Padrões e considerações de projeto de estampagem de metal

Nos estágios iniciais do desenvolvimento do produto, seguir os padrões de design adequados da Metal Stamping é fundamental para garantir uma produção em massa tranquila. O design bem planejado das peças melhora a estabilidade do processo e reduz o desperdício de material e o desgaste da ferramenta. Ao considerar a seleção de materiais, distribuição de espessura, requisitos de tolerância e limitações de conformação na fase de projeto, os fabricantes podem reduzir a complexidade das ferramentas e os custos de produção, mantendo ao mesmo tempo qualidade e confiabilidade consistentes em peças estampadas.

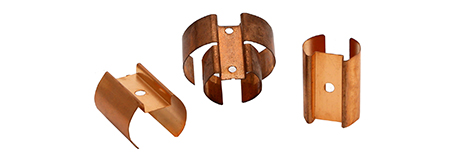

Buracos e Slots

Diretrizes de projeto para diâmetros mínimos

No projeto de estampagem de metal, o tamanho mínimo dos furos e ranhuras tem um impacto direto na estabilidade da conformação e na vida útil da ferramenta. Os diâmetros mínimos devem manter uma proporção adequada com a espessura do material, pois furos excessivamente pequenos podem causar quebra do punção, rasgos ao redor do furo ou rebarbas excessivas. Para materiais de alta resistência ou chapas mais espessas, aumentar o tamanho do furo melhora a qualidade do corte e reduz a manutenção da ferramenta. Definir dimensões seguras antecipadamente ajuda a evitar retrabalho e operações secundárias.

Requisitos principais para distância das bordas

A distância entre os furos ou ranhuras e as bordas das peças é um fator crítico na qualidade da estampagem de metal. Se a distância das arestas for muito pequena, poderão ocorrer deformações, rachaduras nas arestas ou empenamentos durante o puncionamento, reduzindo a resistência da peça. Uma diretriz comum é manter o centro do furo pelo menos duas vezes a espessura do material afastado da borda para garantir suporte adequado. O espaçamento adequado das arestas melhora a estabilidade dimensional e prolonga a vida útil da ferramenta.

Considerações sobre distância das curvas

Para peças estampadas com dobras, o espaçamento entre furos ou ranhuras e linhas de dobra é especialmente importante. Distância insuficiente das dobras pode causar distorção do furo, alongamento ou perda de circularidade devido ao fluxo de material durante a dobra. Geralmente é recomendado manter o centro do furo pelo menos igual à espessura do material longe da linha de dobra, com ajustes baseados na ductilidade do material. O planejamento adequado do posicionamento dos furos melhora a consistência das peças e reduz as taxas de refugo.

Curvas e Formas

Principais considerações para a altura da dobra

Na estampagem de metal, uma altura de dobra adequada é essencial para obter uma conformação estável e uma qualidade de dobra consistente. Se a altura da dobra for muito pequena, a tensão se concentra durante a conformação, o que pode causar rachaduras ou ângulos de dobra instáveis. Uma diretriz comum é manter a altura da dobra pelo menos duas vezes a espessura do material para fornecer espaço de formação e resistência estrutural suficientes. O planejamento adequado na fase de projeto reduz o tempo de ajuste das ferramentas e melhora a consistência da produção.

Gerenciando Riscos de Curvas Perto das Bordas

Quando as dobras estão localizadas perto das bordas da peça, o suporte insuficiente do material pode resultar em rasgos ou deformação das bordas durante a conformação. Para projetos que envolvem dobras próximas às arestas, aumentar a distância entre a dobra e a aresta ou adicionar recursos como relevos ou chanfros pode ajudar a distribuir a tensão de maneira mais uniforme. O espaçamento cuidadoso das bordas melhora a estabilidade da conformação e reduz o desperdício, ajudando a controlar os custos gerais de fabricação.

Prevenindo distorções e protuberâncias

Durante operações complexas de dobra e conformação, o fluxo irregular de material geralmente causa distorção e abaulamento. Para focar na prevenção de distorções e protuberâncias, os projetos devem evitar mudanças repentinas na seção transversal e manter a espessura uniforme do material. Combinadas com uma sequência de dobra adequada e ferramentas bem projetadas, essas práticas ajudam a controlar as forças de tração e compressão, resultando em superfícies mais planas e uma geometria da peça final mais estável.

Dimensionamento e Tolerância

Princípios de dimensionamento adequados

No projeto de estampagem de metal, o dimensionamento claro e consistente é a base para a capacidade de fabricação e montagem precisa. Para recursos puncionados e estruturas formadas, superfícies de referência funcionais ou de montagem devem ser usadas como pontos de referência primários. Evite duplicar dimensões de múltiplas direções para o mesmo recurso. O dimensionamento bem definido reduz erros de medição, minimiza interpretações erradas e melhora a fabricação de ferramentas e a eficiência da inspeção.

Alocação de tolerância e controle de custos

Tolerâncias excessivamente rígidas aumentam a complexidade das ferramentas e os custos de produção, enquanto tolerâncias excessivamente frouxas podem afetar a montagem e o desempenho. Na estampagem de metais, as tolerâncias devem ser atribuídas com base nos requisitos funcionais, mantendo as dimensões críticas rigorosamente controladas e permitindo maior flexibilidade em áreas não críticas. Ao evitar o acúmulo de tolerâncias e a precisão desnecessária, os fabricantes podem reduzir as operações secundárias e obter uma produção em massa econômica e de alta qualidade.

Outros recursos e considerações

No projeto de peças de estampagem de metal, recursos além de furos e dobras também têm um impacto significativo na qualidade da conformação e no custo de produção. O design adequado de clipes e ranhuras ajuda a evitar a concentração de tensão localizada e reduz o desgaste anormal em punções e matrizes. Cantos afiados podem facilmente causar rasgos no material e rebarbas excessivas, enquanto raios de canto apropriados melhoram o fluxo do material e a consistência da peça. Além disso, definir a direção da rebarba e os limites aceitáveis ​​na fase de projeto simplifica a montagem e o controle de qualidade. A otimização desses detalhes reduz a manutenção de ferramentas, minimiza operações secundárias e oferece suporte à produção em massa estável e econômica.
