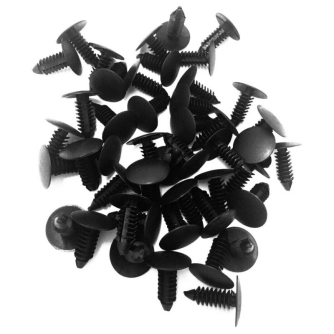

MOLHO DE INJEÇÃO DE NYLON DE PRECISÃO Fazendo clipes de encaixe

Visão geral do projeto

Na Yeeshine , concluímos com sucesso um projeto de molde de injeção de plástico para clipes de nylon , superando vários desafios de engenharia e alcançando uma excelente satisfação do cliente.

Detalhes da peça

• Material : Nylon (pré-secado)

• Acabamento de superfície : textura fosca

• Aplicação : componentes de precisão Snap-Fit




Detalhes do molde

• Tipo de molde : Cold Runner

• Cavidade : 1 × 8 layout

• Material do núcleo/cavidade : S136H Aço endurecido

• Ferramenta de design : layout de molde 3D + simulação de moldeflow

Nosso processo: DFM, design e validação

Antes de iniciar a fabricação de mofo, Yeeshine conduziu uma análise completa da análise de fabricação (DFM). Isso incluiu:

• Verificação da linha de separação

• Otimização da localização do portão

• Revisão do mecanismo de ejeção

Depois de confirmar elementos críticos de design com o cliente, nossa equipe de engenharia criou um layout de molde em 3D usando a análise CAD e MoldFlow para simular possíveis problemas de produção com antecedência.

Desafios e soluções na moldagem de injeção de clipe de nylon

Durante o processo de fabricação de moldes, encontramos os seguintes problemas técnicos. Veja como os resolvemos com estratégias de engenharia comprovadas:

1. Instabilidade dimensional

Problema : A alta retração de nylon (0,7-2,5%) causou deformação e baixa precisão do encaixe.
Nossa solução :

• Simulação avançada de moldeflow para previsão de encolhimento

• Compensação de precisão dentro de ± 0,01mm

• Refrigeração otimizada + espessura uniforme da parede

2. Parte de parte e falha de ejeção

Problema : os reduções de redução e os recursos finos rachados ou presos no molde.
Nossa solução :

• Ângulos de rascunho (≥0,5 °) em superfícies rígidas

• Sistemas de ejeção personalizados: lâminas, alfinetes e assistências aéreas

3. Fotos curtos e linhas de solda fracas

Problema : preenchimento incompleto nas seções finas.
Nossa solução :

• Design de portão otimizado + alta velocidade de injeção

• Canais de ventilação (0,015-0,025 mm de profundidade) para melhorar o fluxo

4. Dobra de micro-snap

Problema : ± 0,01 mm de tolerância micro-snap deformada devido ao resfriamento desigual.
Nossa inovação :

• Mudou para Alumold-400 (condutividade térmica: 110 W/M · K)

• Tempo de resfriamento reduzido em 70%; distorção mantida dentro de ± 0,005 mm

• Taxa final de rendimento do produto: 99,2%

Pontos de controle de chave para moldagem por injeção de nylon

Para garantir a produção estável e a longa vida útil do mofo, Yeeshine implementou os seguintes controles do processo:

• Manuseio de material : nylon pré-seco; Notas reforçadas de GF usadas para rigidez

• Engenharia de molde : usinagem CNC de alta precisão com aço de ferramenta endurecido

• Parâmetros de processo : temperatura estável do molde (± 2 ° C), pressão consistente de pressão e tempo de resfriamento

Correções comprovadas que aplicamos

Resultado do projeto e feedback do cliente

Não apenas resolvemos todos os problemas técnicos, mas também entregamos as peças finais de clipe de nylon com desempenho preciso do Snap-Fit, Warpage mínimo e alta consistência.

O cliente ficou muito satisfeito com o nosso trabalho e, desde então, concedeu a Yeeshine vários projetos de moldagem por injeção de acompanhamento. Este caso demonstra ainda nossa experiência na fabricação de moldes de injeção de precisão para plásticos de engenharia como o nylon.
