Você tem uma ideia brilhante de produto? Antes de investir capital em moldes caros de produção em massa, você deve provar que a mecânica realmente funciona. Já vi muitas equipes de engenharia gastarem milhares de dólares em ferramentas de aço defeituosas simplesmente porque ignoraram a validação física. A prototipagem rápida refere-se a um grupo sofisticado de técnicas de fabricação usadas para fabricar rapidamente um modelo em escala física de uma peça ou montagem. Este processo depende diretamente de dados de projeto tridimensionais auxiliados por computador.
Em vez de depender de métodos de fabricação tradicionais que exigem ferramentas caras, gabaritos personalizados ou moldes de aço pesados, essa abordagem ágil segue um caminho diferente. Normalmente emprega manufatura aditiva, comumente conhecida como impressão 3D, ou métodos subtrativos rápidos, como usinagem CNC. Ao fazer isso, os engenheiros podem criar peças diretamente de arquivos digitais.
Essa mudança da fabricação legada reduz drasticamente os prazos de desenvolvimento. Historicamente, criar uma peça de teste significava esperar semanas até que um maquinista cortasse uma ferramenta temporária de alumínio. Esse processo custou milhares de dólares. Hoje, um designer industrial pode enviar um arquivo digital complexo para uma instalação e ter em mãos uma peça de validação física dentro de 24 a 48 horas. Esse cronograma acelerado permite que as equipes executem diversas iterações de design exatamente na mesma janela que levava anteriormente para produzir um único modelo tradicional.
Embora os desenvolvedores de software também usem esse termo para descrever wireframes digitais, a validação física continua sendo uma etapa obrigatória e inegociável na engenharia de hardware. Ele garante integridade estrutural, ergonomia tátil e capacidade de fabricação geral muito antes de uma empresa se comprometer com os altos riscos da produção em massa.
Do ponto de vista da engenharia, o setor industrial está passando por uma mudança massiva em direção à produção localizada e sob demanda. Impulsionadas pela volatilidade da cadeia de abastecimento ao longo dos últimos anos, as empresas estão a repensar a forma como colocam produtos no mercado. Estamos vendo algoritmos de design generativos e inteligência artificial ultrapassarem os limites de geometrias complexas. O software moderno cria estruturas orgânicas e leves que são fisicamente impossíveis de fabricar através da moldagem por injeção tradicional.
Além disso, os engenheiros não se contentam mais com modelos visuais básicos. Eles exigem peças de validação altamente funcionais que reflitam perfeitamente os materiais de uso final. Esta evolução significa que a linha entre os testes em fase inicial e a produção de baixo volume está cada vez mais tênue. As empresas agora utilizam tecnologias aditivas avançadas para executar a fabricação de pontes. Ao lançar testes piloto de 100 a 500 unidades, as marcas podem obter feedback do consumidor do mundo real antes de finalizarem seus investimentos em ferramentas pesadas. Esta tendência está rapidamente se tornando o padrão ouro para mitigação de riscos de hardware.
Quando as partes interessadas solicitam evidências práticas de como esta tecnologia resolve gargalos específicos de engenharia, elas querem ver resultados tangíveis. As aplicações são incrivelmente vastas. No entanto, os cinco cenários industriais a seguir demonstram vividamente as capacidades de resolução de problemas da produção rápida no chão de fábrica.
Eletrônica de consumo
No ferozmente competitivo setor de eletrônicos de consumo, as dimensões dos produtos e as preferências dos usuários mudam constantemente. Ao projetar um novo case para smartphone, os engenheiros devem garantir que o case acomoda perfeitamente as lentes da câmera. Ele também deve estar perfeitamente alinhado com os botões de volume e oferecer uma pegada confortável.
Para validar essas especificações exatas, uma equipe de design normalmente extrudará um protótipo de plástico rápido usando Modelagem de Deposição Fundida. Essa abordagem tátil permite que eles encaixem fisicamente a capa em um telefone fictício. Eles podem sentir o clique sutil do ajuste para avaliar tolerâncias restritas. Ao testar primeiro uma iteração de baixo custo, a marca evita o erro financeiro catastrófico de cortar um molde de aço de dez mil dólares para um acessório de silicone que acaba não cabendo no dispositivo.
Dispositivos médicos
A indústria médica depende fortemente de ergonomia impecável e precisão absoluta. As ferramentas cirúrgicas devem caber intuitivamente na mão do cirurgião para evitar fadiga muscular durante procedimentos cansativos. Os engenheiros médicos frequentemente utilizam métodos aditivos avançados para avaliar esses elementos críticos do fator humano.
A estereolitografia produz peças com acabamento superficial excepcionalmente liso e precisão dimensional microscópica. Ele imita de perto uma alça final de plástico moldado. Os médicos podem segurar fisicamente esses modelos, simular movimentos cirúrgicos complexos e fornecer feedback imediato sobre a distribuição de peso. Se o instrumento parecer desequilibrado, os engenheiros simplesmente ajustam o arquivo digital e imprimem uma iteração refinada durante a noite.
Indústria automotiva
Os interiores automotivos modernos exigem centenas de componentes interligados. Eles variam de aberturas de ar condicionado complexas a mostradores táteis de infoentretenimento. Os fabricantes de automóveis aproveitam a fabricação rápida para testar a forma, o ajuste e a função mecânica dessas peças internas muito antes mesmo de a linha de montagem do veículo ser construída.
Por exemplo, uma equipe de engenharia pode criar uma ventilação de painel personalizada impressa em 3D. Eles instalarão fisicamente esta unidade em uma maquete de painel em escala real para garantir que os mecanismos de encaixe encaixem com segurança. Esta intervenção física precoce evita atrasos desastrosos na linha de montagem, garantindo que todos os componentes se alinhem perfeitamente com a arquitetura da cabine.
Calçados e Vestuário
A indústria de calçados esportivos exige testes rigorosos de padrões de piso, flexibilidade da sola e absorção cinética de impacto. Projetar um tênis de corrida de próxima geração envolve geometrias orgânicas complexas que são virtualmente impossíveis de avaliar completamente em um monitor plano de computador.
Uma marca de tênis geralmente cura um protótipo de resina flexível de uma sola de sapato recém-projetada. Os materiais elastoméricos modernos podem simular com precisão o salto físico e a compressão da borracha vulcanizada ou da espuma EVA. Os designers podem dobrar fisicamente a sola e avaliar o perfil visual. Esta validação rápida permite que as empresas de vestuário lancem coleções sazonais muito mais rapidamente do que os concorrentes que ainda dependem de blocos de espuma esculpidos à mão.
Aeroespacial
A engenharia aeroespacial opera em um domínio de precisão absoluta. Um único milímetro de desvio pode alterar drasticamente o desempenho aerodinâmico. Antes de se comprometerem a construir uma fuselagem de drone ou asa de aeronave em escala real, os engenheiros dependem fortemente de testes empíricos em escala reduzida.
As equipes frequentemente produzem modelos em escala altamente precisos de componentes de aeronaves para serem montados dentro de um túnel de vento. Essas unidades geralmente são usinadas em CNC a partir de alumínio sólido ou impressas com fotopolímeros de nível industrial para garantir que as superfícies sejam perfeitamente lisas. Mesmo linhas microscópicas de camadas podem interromper o fluxo de ar e invalidar os dados computacionais. Este método físico fornece a prova aerodinâmica crítica necessária para confirmar simulações de dinâmica de fluidos.
O teste iterativo raramente é um evento único e isolado. Em vez disso, é uma abordagem estratégica em fases que se alinha perfeitamente com o ciclo de vida de desenvolvimento do produto. Cada estágio distinto serve a um propósito único, exigindo materiais e tecnologias de fabricação totalmente diferentes.
O estágio de conceito visual
A primeira iteração física de um projeto geralmente é um modelo conceitual . Sua principal missão é a validação estética. Esta versão mostra aos investidores, grupos focais ou partes interessadas internas exatamente como será o produto no mundo real. Normalmente não funcionais, esses modelos não possuem componentes eletrônicos internos ou engrenagens móveis. Em vez disso, eles são meticulosamente lixados, preparados e pintados para parecerem indistinguíveis do produto final de varejo.
O estágio de forma e ajuste
Depois que a estética externa recebe aprovação, o foco da engenharia muda para o estágio de forma e ajuste. Essa iteração é explicitamente projetada para garantir que todas as peças individuais de uma montagem complexa se encaixem perfeitamente. Por exemplo, se você estiver desenvolvendo um controle remoto inteligente, esta etapa verifica se a placa de circuito impresso interna está alinhada com as saliências plásticas de montagem. A precisão dimensional é a maior prioridade absoluta aqui.
A fase de teste funcional
O obstáculo final antes da produção em massa é a unidade de teste funcional. Esta versão avançada age, sente e funciona exatamente como o produto final. Essas unidades são submetidas a cenários de testes reais e brutais, incluindo testes de queda e avaliações de estresse térmico. Os materiais utilizados nesta fase devem imitar de perto o material de produção final, muitas vezes exigindo plásticos de nível industrial ou metais usinados em CNC.
Selecionar a tecnologia de fabricação correta é a base para alcançar as características físicas desejadas. A moderna indústria de manufatura rápida depende de várias tecnologias básicas. Cada um traz vantagens mecânicas e estéticas distintas para a bancada.
Estereolitografia
A estereolitografia é uma das tecnologias aditivas mais antigas, porém mais precisas, disponíveis. Ele opera direcionando um laser ultravioleta para uma cuba de fotopolímero líquido, curando a camada de resina por camada microscópica. Um protótipo SLA é universalmente celebrado por seus detalhes incrivelmente complexos, propriedades estanques e acabamento superficial semelhante ao vidro. Como produz peças de alta resolução com tolerâncias excepcionalmente restritas de até ±0,05 mm, ele continua sendo o padrão ouro para modelos visuais detalhados e testes transparentes de fluxo de fluidos.
Modelagem de Deposição Fundida
A modelagem por deposição fundida é indiscutivelmente o método de impressão 3D mais amplamente reconhecido e acessível. Funciona extrusando um filamento termoplástico derretido através de um bocal aquecido, construindo a estrutura a partir do zero. Altamente econômico, esse método é o carro-chefe da indústria para validação de formulários em estágio inicial. Embora geralmente deixe linhas de camada visíveis, ele utiliza termoplásticos de nível de engenharia incrivelmente duráveis, como policarbonato e ABS. Isso o torna perfeito para testes estruturais agressivos.
Sinterização Seletiva a Laser
A Sinterização Seletiva a Laser é uma tecnologia sofisticada à base de pó. Ele utiliza um laser de alta potência para fundir pequenas partículas de pó de polímero, mais comumente Nylon, em uma estrutura sólida e robusta. A vantagem definidora aqui é que o pó não fundido circundante suporta naturalmente a peça durante o processo de construção. Isso elimina completamente a necessidade de estruturas de suporte separáveis, permitindo que os engenheiros imprimam geometrias extremamente complexas e dobradiças interligadas.
Usinagem CNC como ferramenta de prototipagem

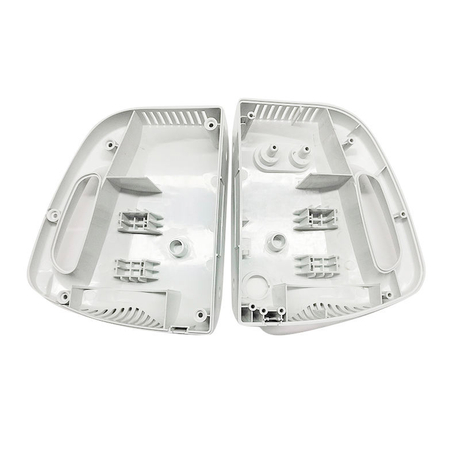

Embora a fabricação aditiva domine as fases iniciais do projeto, a usinagem CNC rápida permanece completamente indispensável para os testes funcionais de estágio final. CNC é um processo subtrativo, esculpindo agressivamente uma peça precisa a partir de um bloco sólido de matéria-prima. Quando um componente deve sobreviver a esforços mecânicos extremos ou requer a condutividade térmica exata do alumínio 6061 de nível de produção ou do aço inoxidável 316L, a usinagem CNC de 5 eixos oferece a precisão intransigente necessária.
Selecionar o material apropriado é sem dúvida a decisão mais crítica em todo o processo de engenharia. O material especificado determina a resiliência física, a resistência mecânica e a fidelidade estética da peça final. Você deve combinar cuidadosamente as características inerentes do material aos seus requisitos de teste específicos.
Quando especificar termoplásticos
Os termoplásticos constituem a espinha dorsal absoluta da fabricação industrial. Você deve utilizar esses materiais quando seu projeto exigir testes mecânicos agressivos, avaliações de integridade estrutural ou exposição ambiental prolongada.
Os materiais comuns nesta categoria incluem acrilonitrila butadieno estireno, ácido polilático e várias misturas de nylon duráveis. O ABS é altamente preferido por sua impressionante resistência ao impacto, tornando-o ideal para testar juntas de encaixe rápido. Por outro lado, o policarbonato oferece temperaturas de deflexão de calor excepcionais e clareza óptica, o que é fundamental para caixas de iluminação automotiva.
Quando especificar resinas fotopoliméricas
Embora os plásticos robustos sejam excelentes em termos de durabilidade bruta, muitas vezes ficam aquém da entrega de microdetalhes ultrafinos. É aqui que as resinas fotopoliméricas se tornam indispensáveis. Processadas usando SLA ou Digital Light Processing, essas resinas curam sob comprimentos de onda de luz específicos, permitindo uma precisão impressionante.
Especifique esses materiais quando a validação estética ou texturas de superfície de alta fidelidade forem seus objetivos principais. A indústria categoriza as resinas em diversas formulações avançadas:
Materiais de Engenharia Avançada
Indo além dos plásticos padrão, o setor manufatureiro expandiu-se agressivamente para incluir metais de engenharia. A sinterização direta a laser de metal e a usinagem CNC permitem que os engenheiros fabricem peças de teste em titânio e alumínio de nível aeroespacial. Além disso, materiais compósitos, como o náilon reforçado com fibra de carbono, são cada vez mais utilizados para substituir braquetes de metal pesado por alternativas leves e de alta resistência.
| Categoria de material | Método de fabricação primário | Principais pontos fortes de engenharia | Melhores cenários de aplicação |
|---|---|---|---|
| Termoplásticos | FDM, SLS, Usinagem CNC | Alta resistência ao impacto, resistência térmica, durabilidade. | Testes funcionais, montagens de encaixe rápido, suportes. |
| Resinas Fotopoliméricas | SLA, DLP | Detalhes incríveis, acabamento suave, tolerâncias restritas de ±0,05 mm. | Modelos visuais, microfluídica, testes ergonômicos. |
| Metais | Usinagem CNC, DMLS | Resistência máxima ao escoamento, resistência ao calor, condutividade térmica. | Suportes aeroespaciais, componentes de motores, implantes médicos. |
Implementar uma estrutura ágil de desenvolvimento de hardware não é mais apenas uma atualização técnica para o departamento de engenharia. É uma estratégia de negócios fundamental para toda a empresa. A integração de metodologias de fabricação rápida impacta diretamente os resultados financeiros e o posicionamento competitivo de uma empresa.
Redução de custos e mitigação de riscos
A lógica financeira por trás dos testes iterativos está profundamente fundamentada na Regra 1-10-100 de gestão da qualidade. Este princípio determina que custa um dólar corrigir um defeito na fase de design digital, dez dólares para corrigi-lo durante a fase de validação física e cem dólares para corrigi-lo depois que o produto chega à linha de montagem de produção em massa.
A fabricação tradicional requer a fabricação de moldes de injeção de aço caros, que facilmente variam de dezenas a centenas de milhares de dólares. Se uma falha grave de projeto for descoberta após o corte da ferramenta, as penalidades financeiras serão devastadoras. Ao investir em um de baixo custo protótipo impresso em 3D , as equipes de engenharia verificam fisicamente as folgas e identificam falhas ergonômicas antes de investir capital em ferramentas pesadas. Esta estratégia objetiva de mitigação de riscos economiza às empresas enormes quantidades de capital de retrabalho.
Tempo de lançamento no mercado mais rápido
Em indústrias hipercompetitivas, ser o primeiro a comercializar muitas vezes garante uma quota de mercado dominante e duradoura. A iteração rápida facilita a engenharia simultânea. Este é um processo altamente eficiente onde vários departamentos trabalham simultaneamente, em vez de sequencialmente.
Enquanto a equipe de engenharia usa uma peça de teste funcional para realizar testes de estresse térmico, a equipe de marketing pode usar um modelo visual de alta fidelidade para gravar vídeos promocionais. Esse fluxo de trabalho paralelo comprime drasticamente o ciclo de vida do produto.
Argumentação para investidores e captação de recursos
Garantir capital de risco para startups de hardware é notoriamente difícil devido aos enormes custos iniciais de fabricação. Os investidores são inerentemente cautelosos. Muitas vezes hesitam em financiar conceitos abstratos ou representações digitais. A psicologia humana dita um viés de tangibilidade. As pessoas atribuem valor e credibilidade significativamente maiores às coisas que podem tocar fisicamente e segurar nas mãos.
Entrar em uma reunião de apresentação com um modelo físico de alta fidelidade altera drasticamente a dinâmica da conversa. Demonstra competência técnica, prova que a mecânica central é viável e demonstra um compromisso incansável com a execução.
À medida que a complexidade do produto aumenta, muito poucas empresas mantêm internamente todas as tecnologias de fabricação necessárias. A parceria com um provedor de serviços externo é uma prática padrão do setor. No entanto, selecionar o parceiro certo requer uma avaliação cuidadosa e objetiva das suas capacidades e conhecimentos de engenharia.
Ao avaliar potenciais parceiros de produção, considere os seguintes critérios:
A fabricação rápida evoluiu de um nicho de luxo para uma etapa obrigatória e fundamental no desenvolvimento de produtos modernos. Ao transformar ideias digitais em realidades físicas e testáveis em poucas horas, ela capacita os engenheiros a inovar sem medo, ao mesmo tempo que protege os resultados financeiros da empresa.
Quer sua equipe exija uma maquete visual simples para conquistar investidores ou uma montagem funcional complexa usinada em CNC para testes de estresse rigorosos, essas tecnologias ágeis se adaptam perfeitamente a todos os setores. Ao fazer parceria com um serviço de fabricação especializado, você pode acelerar drasticamente o tempo de lançamento no mercado e mitigar o risco financeiro. Visite a Yeeshine Technology hoje para explorar nossos abrangentes recursos de fabricação, verificar os parâmetros dos materiais e fazer upload de seus arquivos CAD para dar vida à sua próxima ideia brilhante de engenharia.
A aplicação mais comum é a criação de um modelo físico de um invólucro de produto de consumo, como um dispositivo doméstico inteligente, um roteador ou um controle remoto. Os engenheiros usam esses modelos para verificar o tamanho físico geral, testar a ergonomia tátil e garantir que os componentes eletrônicos internos se encaixem perfeitamente antes de investir em ferramentas caras de fabricação em massa.
Um modelo conceitual é projetado principalmente para revisão visual e estética. Ele mostra às partes interessadas exatamente como será o produto final, muitas vezes apresentando superfícies pintadas e texturas realistas, mas geralmente carece de mecânica interna. Por outro lado, um protótipo funcional é projetado para testar a funcionalidade real, a integridade estrutural e o desempenho mecânico do produto sob condições de estresse do mundo real.
Você deve escolher uma resina de fotopolímero quando seu projeto exigir um acabamento de superfície excepcionalmente liso, semelhante a vidro, microdetalhes intrincados ou replicação estética exata. É a escolha ideal para modelos de apresentação e peças que exigem tolerâncias microscópicas precisas. Os termoplásticos padrão, entretanto, são geralmente mais adequados para testes rigorosos de estresse físico e resistência ao impacto.
Os custos são altamente variáveis e dependem inteiramente do tamanho físico da peça, do material selecionado e da tecnologia de fabricação específica utilizada. Uma peça plástica simples e de baixa resolução pode custar entre US$ 20 e US$ 50. Em contraste, um modelo de fotopolímero altamente complexo e de alta resolução, ou um componente metálico aeroespacial usinado em CNC de precisão, pode variar de US$ 100 a bem mais de US$ 1.000 por unidade.
A velocidade de produção depende muito da complexidade da geometria e da capacidade operacional do prestador de serviços escolhido. No entanto, o padrão da indústria para recuperação é incrivelmente eficiente. Uma peça de teste físico normalmente pode ser fabricada, pós-processada, inspecionada quanto à qualidade e enviada em menos de 24 a 72 horas.
A escolha depende dos seus requisitos de teste. Se você precisa de geometrias internas complexas, tempos de entrega rápidos e custos mais baixos para testes visuais ou de ajuste em estágio inicial, a impressão 3D é a escolha ideal. No entanto, se a sua peça requer as propriedades mecânicas exatas do metal de qualidade de produção, acabamentos superficiais superiores ou resistência estrutural extrema para testes de carga funcional, a usinagem CNC é o caminho necessário.
As tolerâncias variam significativamente de acordo com a tecnologia. A impressão SLA industrial pode atingir tolerâncias excepcionalmente restritas de ±0,05 mm, tornando-a perfeita para montagens de precisão. SLS e FDM geralmente oferecem tolerâncias em torno de ±0,1 mm a ±0,2 mm, o que é adequado para a maioria dos plásticos estruturais. Para a mais alta precisão, a usinagem CNC de 5 eixos pode manter tolerâncias tão estreitas quanto ±0,01 mm para componentes aeroespaciais ou médicos críticos.
