10 defeitos de molde de injeção comuns e como consertá -los

A fabricação de moldes de injeção desempenha um papel vital na produção em massa moderna. Seja com bens automotivos, médicos ou de consumo, a precisão da moldagem é crítica. No entanto, os defeitos podem reduzir a qualidade da peça, aumentar os custos e atrasar as linhas do tempo. Este artigo explora os 10 defeitos de molde de injeção mais comuns e fornece correções detalhadas para ajudar os fabricantes a reduzir o desperdício e melhorar o desempenho do produto.

O que é um defeito de molde de injeção?

Um defeito no molde de injeção refere -se a qualquer imperfeição que apareça na parte moldada. Essas falhas podem ocorrer devido a condições incorretas de processamento, design de molde ruim ou problemas materiais. Defeitos de moldagem por injeção geralmente refletem problemas de temperatura, pressão ou fluxo de material. Corrigi -los melhora cedo a produtividade e o desempenho da peça.

Vamos explorar 10 defeitos frequentes e como corrigi -los usando técnicas especializadas e design para os princípios de fabricação (DFM) .

Linhas de fluxo

As linhas de fluxo são riscas visíveis ou linhas que se formam na superfície de uma peça moldada. Essas linhas geralmente seguem o caminho do plástico fundido dentro da cavidade do molde.

Por que as linhas de fluxo ocorrem

• Velocidade de injeção lenta ou baixa pressão

• Temperatura inconsistente do molde

• Localização inadequada do portão ou tamanho do portão

Como consertar linhas de fluxo

Marcas de pia

Marcas de pia são pequenas depressões ou covinhas que aparecem em partes mais espessas do molde. Eles são causados ​​por resfriamento ou encolhimento irregulares.

O que causa marcas de pia

• Seções de parede grossas

• Pressão de embalagem inadequada

• Tempo de resfriamento baixo

Corrigindo marcas de pia

• Reduza a espessura da parede

• Aumentar a pressão de retenção

• Use canais de resfriamento uniformes para regular a temperatura

Delaminação da superfície

A delaminação da superfície ocorre quando as camadas finas se afastam da superfície da parte. Esse defeito afeta a aparência e a força estrutural.

Causas

• Material contaminado

• Excesso de umidade

• Temperatura inadequada do molde

Remédios

Linhas de solda (linhas de malha)

As linhas de solda (também conhecidas como linhas de malha ) aparecem onde duas frentes de fluxo se encontram, mas não se ligam completamente. Essas linhas enfraquecem a parte moldada estruturalmente.

Causas

• Baixa temperatura de fusão

• Velocidade de injeção lenta

• Geometria de peça complexa

Soluções

• Aumentar a temperatura de fusão

• Modifique a localização do portão

• Use ventilação para evitar o ar preso

Tiros curtos

Um tiro curto é quando a cavidade do molde não enche completamente. A peça é seções incompletas ou ausentes.

Causas

• Baixa pressão de injeção

• Material viscoso

• Sprue ou portão de tamanho inferior

Como consertar fotos curtas

• Aumentar a pressão e velocidade da injeção

• Use portões/sprues maiores

• Aumentar a temperatura de fusão para melhor fluxo

Deformação

A deformação faz com que as peças torçam ou se dobram à medida que esfriam desigualmente. Afeta a precisão dimensional.

Causas comuns

• Resfriamento irregular

• Espessura inconsistente da parede

• Comportamento material cristalino

Consertando deformação

Jetting

O jetting cria marcas de fluxo semelhantes a cobras devido à entrada rápida de material em áreas mais frias do molde.

Razões por trás do jato

• Velocidade de injeção muito alta

• Design inadequado do portão

Corrija Jetting

• Diminuir a velocidade de injeção

• Redesenhar ângulo e tamanho do portão

• Aumentar a temperatura do fusão

Vácuo vazios

Os vazios a vácuo são bolhas de ar presas dentro da parte moldada, o que reduz a resistência e o valor estético.

Por que os vazios acontecem

• Recheio incompleto de molde

• Gás ou ar preso

• Baixa pressão de retenção

Soluções

• Aumentar a pressão de retenção

• Use sistemas de ventilação

• Design de molde de reequilíbrio para fluxo uniforme

Descoloração

A descoloração refere -se a diferenças de cores inconsistentes ou não intencionais nas peças.

Principais causas

• Material de superaquecimento

• Tremonha contaminada

• Purga inadequada

Como consertar

• Limpeza e barril limpo

• Otimize a temperatura de fusão

• Use corantes consistentes

Clarão

O flash é a camada extra fina de plástico encontrada ao longo das linhas de despedida do molde. Ele arruina as dimensões e a aparência da parte.

Causas

• Molde não apertando firmemente

• Cavidade cheia de excesso

• Componentes de molde gastos

Soluções flash

• Reparar ou substituir o molde

• Menor pressão de injeção

• Aperte as configurações de força do grampo

Tabela de comparação: defeitos e soluções comuns

Controle avançado de qualidade na fabricação de moldes de injeção

Os processos modernos de molde de injeção usam sistemas avançados de controle de qualidade . Estes incluem:

• Sensores de temperatura em tempo real

• Monitoramento de pressão automatizada

• Algoritmos de aprendizado de máquina para previsão de defeitos

Ao analisar as tendências de dados, as fábricas podem prever e prevenir defeitos de moldagem antes de aparecer.

Papel da seleção de material na prevenção de defeitos

Escolher a resina certa é crítica. Certos materiais são propensos a deformação, encolhimento ou descoloração.

Comparação comum de resina

Dica profissional : sempre corresponda à resina com as condições de design e processamento do molde.

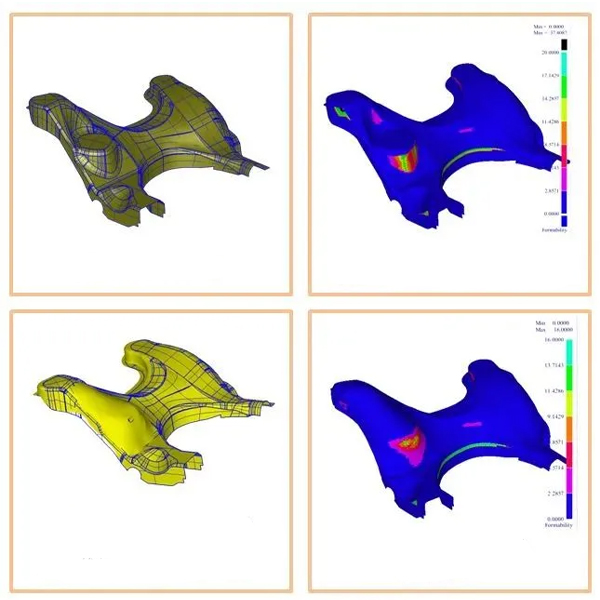

Como o DFM ajuda a eliminar defeitos

O DFM (design para fabricação) melhora a qualidade da peça desde o início. Minimiza o risco otimizando a geometria, os ângulos de rascunho e a espessura da parede. Uma análise DFM geralmente revisa:

• Simulação de fluxo

• Previsões de tempo de resfriamento

• Controle de encolhimento

Essa etapa proativa reduz as taxas de defeitos em até 40% , melhorando o rendimento e economizando custos.

Tendência: moldagem inteligente e previsão de defeitos

Novas tecnologias na indústria 4.0 focam:

• Moldes inteligentes com sensores de IoT

• Manutenção preditiva usando AI

• Software de simulação para enchimento de moldes

Essas tendências mostram como os defeitos do molde de injeção não são mais apenas problemas reativos - eles estão se tornando previsíveis e evitáveis ​​com as ferramentas certas.

Takeaways -chave

• Defeitos como marcas de pia , flash e fotos curtas podem ser corrigidas usando técnicas simples, porém poderosas.

• A implementação do DFM , a seleção do material certo e a manutenção de parâmetros de processamento consistente reduz as taxas de erro.

• Soluções focadas no futuro, como sensores , de IA e monitoramento em tempo real, dominarão o espaço de prevenção de defeitos.

Compreender e abordar esses 10 defeitos comuns de moldes de injeção capacita engenheiros e gerentes de plantas a produzir peças melhores com menos desperdício. Melhore seu processo hoje, identificando sinais iniciais, selecionando melhores materiais e confiando em análise de especialistas para otimização de moldes de injeção .
