Quanto tempo leva para fazer um molde de injeção?

O tempo de fabricação para moldes de injeção varia dependendo de vários fatores e geralmente leva de algumas semanas a alguns meses. O tempo de fabricação de moldes de injeção é influenciado por fatores como a complexidade do molde, seu tamanho, requisitos de design e seleção de materiais. Moldes simples, geralmente com uma única cavidade e estruturalmente básica, podem ser concluídos em 4 a 5 semanas usando equipamentos modernos de usinagem como CNC e EDM. Moldes complexos, como aqueles com multi-cavidades, estruturas de precisão e projetos de corredores contornados, requerem tempos de fabricação mais longos devido ao aumento das etapas de processamento e possíveis ensaios e ajustes de molde. Além disso, o uso de aço de alta endurecimento H13 estende o tempo de processamento devido à necessidade de usinagem mais fina e tratamento térmico. Além disso, a tecnologia de processamento, a sofisticação de equipamentos de fabricação e a programação de produção de fábrica também influenciam o tempo de fabricação de moldes de injeção. O planejamento razoável da produção e os processos de fabricação eficientes podem reduzir o tempo do ciclo e melhorar a eficiência da produção.

O processo de fazer um molde de injeção

O processo de molde de injeção envolve uma série de etapas importantes para garantir a precisão e a durabilidade do molde. Primeiro, o molde é projetado com base nos requisitos do produto, determinando a estrutura, as dimensões e o sistema de refrigeração. Em seguida, são realizadas seleção e usinagem de material, usando usinagem CNC, EDM e outras tecnologias para fabricar os componentes principais do molde. Então, são realizadas assembléia e depuração; Componentes padrão, como pinos de guia e molas, são instalados e as execuções de teste são realizadas para verificar o ajuste da peça e o desempenho da produção. Finalmente, os ajustes de tratamento de superfície e otimização são concluídos para garantir que o molde atenda aos requisitos de produção e melhore a produtividade e a vida útil do serviço.

Análise de processo de produtos plásticos

• Análise de produto plástico

Durante o estágio de análise de produto plástico, os engenheiros precisam avaliar a precisão dimensional, a uniformidade da espessura da parede, a força estrutural e o ambiente operacional do produto para garantir que o produto final atenda aos requisitos funcionais e de qualidade. As propriedades do material, incluindo resistência ao calor e impacto e encolhimento, também são consideradas para otimizar a solução de design. Essa análise ajuda a reduzir defeitos de produção, como distorcia, marcas de encolhimento ou marcas de solda e melhora a eficiência da criação de moldes e da consistência do produto.

• Etapas para criar um molde de injeção

A fabricação de um molde de injeção normalmente envolve várias etapas importantes. Em primeiro lugar, com base nos resultados da análise do produto, uma estrutura de molde adequada é projetada, levando em consideração os locais do portão, sistemas de refrigeração e mecanismos de liberação. Em seguida, durante o estágio de usinagem do molde, os componentes do molde são fabricados com precisão usando usinagem CNC, usinagem de descarga elétrica (EDM) e outros processos, e depois polidos e montados. Finalmente, o teste de molde é realizado para ajustar os parâmetros do molde para otimizar a qualidade da moldagem e garantir que a precisão dimensional e a qualidade da superfície do produto final atendam aos requisitos.

Projeto da estrutura do molde

O projeto da estrutura do molde é o link principal para garantir a qualidade dos produtos plásticos e a eficiência da produção. Deve aderir aos princípios de design de moldes de injeção. Uma estrutura de molde bem projetada deve exibir boa resistência, resistência ao desgaste e precisão e otimizar os sistemas de corredor, portão, ventilação e resfriamento para garantir enchimento uniforme, resfriamento rápido e ejeção suave. O design científico minimiza defeitos como distorcia, marcas de pia e linhas de solda, aumentando a estabilidade da moldagem. O emprego de materiais de mofo com alta condutividade térmica e durabilidade estende a vida útil do molde, reduz os custos de manutenção e aumenta a produtividade geral.

Determine o material do molde e selecione peças padrão

A seleção do material do molde e a seleção de componentes de molde padrão são essenciais para melhorar a vida e a produtividade do molde. Os materiais de molde devem ser selecionados com base nos requisitos do produto, volume de produção e custo. Os materiais comuns incluem: P20, adequado para plásticos comuns de PP/ABS na produção de lotes de pequeno a médio porte; e H13, devido à sua alta resistência ao calor e ao desgaste, adequados para PC/Peek de alta temperatura plásticos na produção em massa. Além disso, a nitragem ou a explicação do cromo na superfície do material do molde podem aumentar ainda mais a resistência ao desgaste.

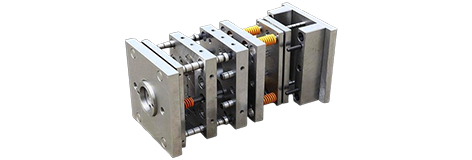

Além disso, a seleção de componentes de molde padrão apropriados, como pinos de guia, molas e sistemas de refrigeração, é crucial. As bases de moldes padrão de compra reduzem o design de peças e o tempo de processamento não padrão, reduzindo o ciclo de produção. Na produção em massa, as peças padrão são mais econômicas que as peças personalizadas e são mais fáceis de substituir, minimizando o tempo de inatividade. Por exemplo, os moldes de baixa complexidade geralmente utilizam as bases de aço e moldes padrão.

Processamento de peças e montagem do molde

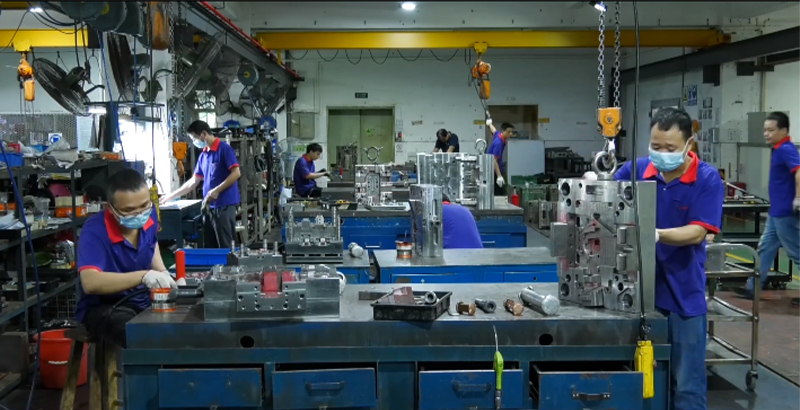

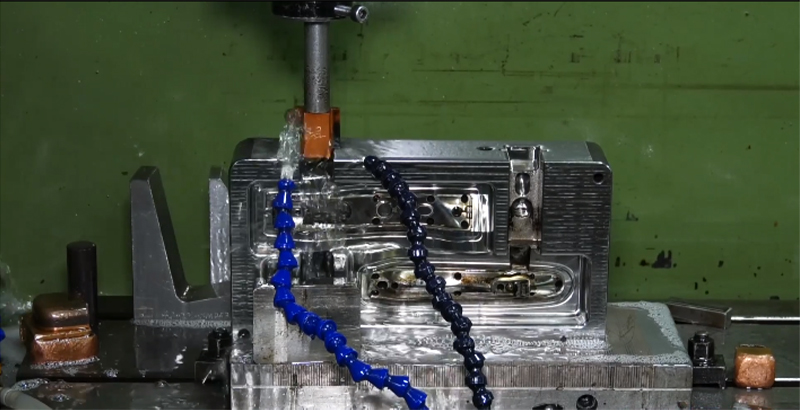

Processamento de peças do molde e montagem do molde são essenciais para garantir a qualidade e a precisão do molde. Primeiro, as partes principais do molde são usinadas com precisão usando processos de moagem de CNC, giro, moagem e EDM para garantir dimensões precisas. Posteriormente, as peças usinadas são tratadas termicamente pela têmpera e temperamento para melhorar a dureza e a resistência ao desgaste. Durante a montagem do molde, os engenheiros montam meticulosamente componentes, como núcleos, cavidades, mecanismos de orientação e sistemas de refrigeração, e executam depuração usando pigmento vermelho para verificar a linha de despedida e a lacuna de fixação. Finalmente, o desempenho do molde é testado através de execuções de teste para garantir sua estabilidade e produtividade.

Teste de mofo

Os ensaios de mofo são uma parte importante da fabricação de moldes, usados ​​para verificar os processos de projeto e produção de moldes, ajustes de parâmetros e verificações de defeitos. Durante os ensaios de mofo, primeiro, o molde é instalado e os parâmetros da máquina de moldagem por injeção são ajustados, como temperatura do barril, temperatura do molde, pressão de injeção, pressão de retenção e velocidade de injeção. Em seguida, as execuções de teste são realizadas para observar a qualidade de moldagem dos produtos plásticos e verificar defeitos como flash, encolhimento, bolhas, linhas de solda, distorção e outros defeitos. Se os defeitos forem encontrados, a estrutura do molde ou os parâmetros do processo precisará ser ajustada e esse processo requer vários ajustes. As execuções de teste podem envolver 3-5 ciclos, cada vez que ajustam diferentes parâmetros, usando o software de análise de fluxo de molde para ajudar na otimização. As execuções de teste bem -sucedidas garantem a produção em massa estável, melhoram a qualidade do produto e reduzem os custos subsequentes de manutenção e ajuste.

Resumo dos fatores que afetam o tempo de fabricação de moldes

Existem muitos fatores que afetam a duração da fabricação de moldes de injeção plástica, incluindo complexidade do projeto, seleção de materiais, tecnologia de processamento e programação de produção. Por exemplo, a complexidade do design dos sistemas de múltiplas cavidades, controle deslizante e de refrigeração especiais aumenta o tempo, assim como outros fatores de design, como a complexidade da superfície de despedida ou o design do sistema de ventilação. A seleção de material inclui aços pré-endurecidos e resistentes à corrosão, além dos aços p20 e H13 mencionados acima, bem como diferenças nos tempos de tratamento térmico. Os fatores do processo de usinagem incluem a influência de diferentes estágios de CNC, EDM e polimento, como a diferença de tempo entre desbaste e acabamento ou a necessidade de várias operações de EDM. Em termos de agendamento de produção, além do plano de produção da fábrica, as considerações incluem materiais ou tempo de entrevistas padrão.
