A moldagem por compressão é um dos métodos de fabricação de plástico mais antigos. Continua a servir várias indústrias que exigem peças moldadas duráveis e de alta resistência. No entanto, muitas empresas ainda fazem a pergunta essencial: quanto custa um molde de compressão? Este artigo fornece uma resposta aprofundada. Ele explora os múltiplos fatores de custo , variáveis de design e implicações de produção de moldes de compressão.
Esteja você em automóveis, aeroespacial, produtos de consumo ou fabricação industrial, entender o custo da moldagem por compressão é essencial para gerenciar orçamentos e linhas do tempo. Os custos podem variar drasticamente-de algumas centenas de dólares para um protótipo a dezenas de milhares de ferramentas de produção de alto volume e alta precisão.
Este guia abrange cenários de custo do mundo real, tecnologias de fabricação e considerações materiais, ajudando você a tomar decisões econômicas para o seu próximo projeto.

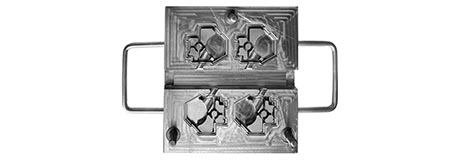

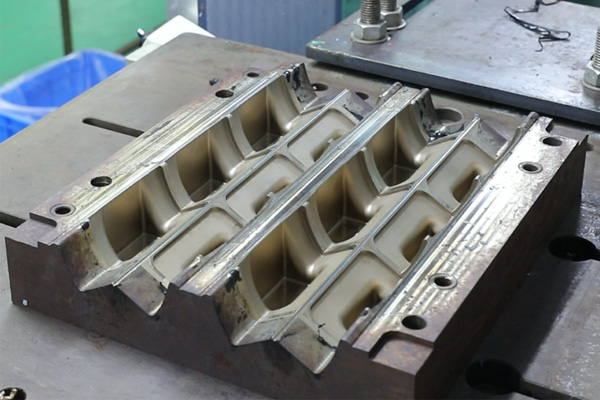

Um molde de compressão consiste em uma cavidade de duas partes usada no processo de moldagem por compressão . O material pré -aquecido (geralmente termofícios ou borrachas) é colocado na cavidade aberta. O molde fecha então, aplicando pressão e calor, fazendo com que o material se forme e curasse na forma da peça final.
Esse processo é ideal para peças volumosas ou de paredes grossas. É menos automatizado que a moldagem por injeção, mas é mais econômico para produção de volume de pequeno a médio porte, peças maiores ou ao usar materiais flexíveis.
Tipo | de | molde |
---|---|---|
Molde de compressão de protótipo | $ 300 - $ 1.000 | Validação do projeto em estágio inicial |
Molde de produção de alumínio | US $ 2.000 - US $ 10.000 | Realizações de produção média (5.000 peças) |
Molde de aço endurecido | $ 10.000 - US $ 50.000+ | Produção de longa vida e alto volume |
Molde composto (epóxi/vidro) | $ 1.000 - US $ 5.000 | Produção de grande parte, menor orçamento |
Nota: Estes são figuras de estádio. Os custos dependem do tamanho, geometria de parte, cáries e requisitos de acabamento.
Moldes maiores requerem mais material, tempo de usinagem e capacidade de imprensa. Geometrias complexas com tolerâncias finas ou reduções aumentam a complexidade das ferramentas. Os moldes de compressão de várias cavernas custam mais do que os moldes de cavidade única devido a requisitos de precisão e duplicação.
Alumínio : fácil de máquina, mais barato, melhor para uso de médio volume.
Aço da ferramenta (P20, H13, etc.) : mais caro, mas suporta alto desgaste e resistência térmica.
Moldes de epóxi/composto : úteis para prototipagem ou componentes grandes e de baixa pressão.
Moldes com acabamentos polidos ou tolerâncias dimensionais apertadas requerem usinagem e pós-processamento adicionais, aumentando os custos gerais.
A longevidade do molde afeta o custo por parte. Para corridas curtas (<1.000 peças), um molde de alumínio pode ser suficiente. Para volumes altos (> 100.000 peças), o investimento em moldes de compressão de aço de ferramentas é justificado.
Projetar um molde geralmente requer modelagem de CAD, análise de fluxo e ajustes de DFM. Os custos de design de engenharia variam de US $ 500 a US $ 5.000+, dependendo da complexidade da peça.
Faixa de custo estimado | Caso | de |
---|---|---|
Custo de ferramentas | Mais baixo | Mais alto |
Velocidade de produção | Mais devagar | Mais rápido |
Complexidade da parte | Mais simples | Mais complexo |
Automação | Manual/semi-automático | Altamente automatizado |
Tamanho da peça | Maior, mais volumoso | Pequeno a médio |
Custos de inicialização | Mais baixo | Mais alto |
Os moldes de compressão geralmente custam 40% a 60% menos que os moldes de injeção para aplicações semelhantes. Mas o trade-off inclui tempos de ciclo mais longos e mão-de-obra mais alta.
Projeto : CRIAÇÃO DE MODELOS CAD, verificações DFM.
Usinagem : usinagem CNC ou EDM para esculpir cavidades.
Montagem : Placas de moldes para aparafusar ou apertar juntos.
Teste : o teste de mofo é executado em parâmetros de ajuste fino.
Carregamento de material : espaços em branco pré-medidos colocados manualmente.
Pressionamento : calor + pressão aplicada.
Resfriamento : mais que moldagem por injeção.
De-moldagem : extração manual, aparar o flash.
O próprio molde pode custar US $ 5.000, mas o trabalho, o tempo de ciclo e o pós-processamento afetam o custo total da peça.
Aqui está um exemplo de cálculo do custo da peça moldada por compressão:
uso | típico | recurso |
---|---|---|
Ferramenta de molde | Custo único para mofo de alumínio | US $ 4.000 |
Volume de produção | Peças totais para produzir | 5.000 |
Custo do material por parte | Folha de borracha ou composto | $ 0,70 |
Trabalho/configuração por parte | Configuração da máquina, corte, QC | $ 1,20 |
Mofo amortizado por parte | US $ 4.000 / 5.000 peças | $ 0,80 |
Custo total por parte | Soma acima | US $ 2,70 |
À medida que você dimensiona para mais de 20.000 peças, o custo do molde de compressão por unidade cai drasticamente.
Simplifique o design : elimine os recursos de peça desnecessários.
Use alumínio : ideal para execuções médias e usinagem mais rápida.
Cavidades limitadas : os moldes com várias cavernas aumentam a complexidade.
Aplique os princípios do DFM : Design para cortes de fabricação Recunda e sucata.
Protótipo com impressão 3D : Test Fit/Form antes de investir em ferramentas finais.
Escolha moldagem por compressão se:
Você está produzindo peças grandes e simples de borracha ou plástico.
O desperdício de material deve ser minimizado.
A peça é de parede grossa ou de serviço pesado.
Você está produzindo de 1.000 a 20.000 unidades.
O menor custo de ferramentas é a sua prioridade.
Aplicações comuns:

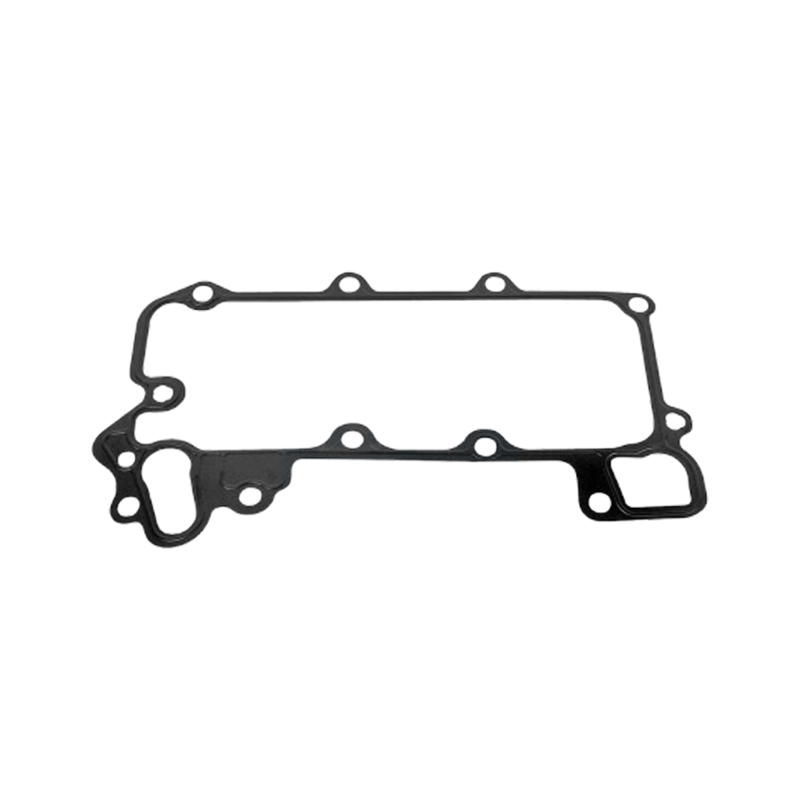

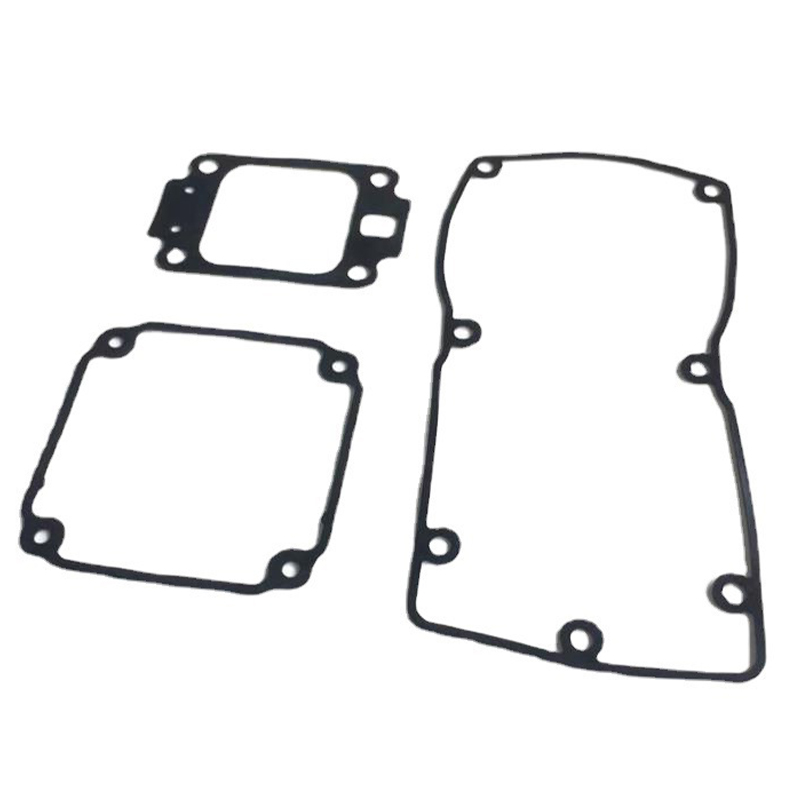

Bumpas automotivos, juntas
Aparedes
Solas de calçados
Isoladores elétricos
Sedos aeroespaciais
Materiais sustentáveis : folhas biocompósitos usadas com SMC/BMC.
Moldes inteligentes : sensores para monitoramento de pressão, temperatura e ciclo.
AI no design do molde : preveja defeitos, otimize os caminhos de fluxo.
Moldes híbridos : Combinando inserções impressas em 3D e caixas de aço.
Máquinas de moldagem vertical : economizando pegada, aumentando a acessibilidade.
Essas inovações afetam o custo do molde de compressão e suas capacidades.
Absolutamente- os moldes de compressão são econômicos para a produção em escala média. Eles oferecem baixos custos de entrada, lidam com materiais grossos e flexíveis e reduzem a complexidade das ferramentas. Apesar de ser mais lento que a moldagem por injeção, sua capacidade de moldar peças fortes e duráveis a um baixo custo de ferramentas os torna altamente competitivos.
Ao analisar o tamanho, o material, a geometria e o volume do seu produto, você pode determinar se a moldagem por compressão é o ajuste certo.
Se você está pensando em avançar, faça parceria com um fabricante de molde respeitável que possa orientá -lo através de fases de design, ferramentas e produção com eficiência. Não se esqueça de calcular o ROI usando o custo de ferramentas amortizado por peça.
O investimento em molde de compressão feito com sabedoria leva a economia de longo prazo e ganhos de qualidade do produto.
