Qual é a principal diferença entre estampagem e gravação em metal?

Introdução

Você está lutando para finalizar o processo de fabricação de suas peças metálicas personalizadas? Escolher o método ideal muitas vezes parece navegar em um campo minado, especialmente quando os limites técnicos ficam confusos no chão de fábrica. Frequentemente vejo engenheiros e equipes de compras confundirem técnicas de modelagem estrutural com aplicações de marcação de superfície. Infelizmente, esse simples mal-entendido geralmente leva a atrasos nos prazos de lançamento e a custos de produção severamente inflacionados.

Escolher o método de fabricação errado não é apenas uma perda de tempo; isso destrói seu orçamento de ferramentas. Neste guia abrangente, detalharemos a mecânica exata, as estruturas de custos e as aplicações práticas dessas duas operações vitais. Ao comparar claramente os dois processos, você obterá os insights testados em campo necessários para tomar decisões de engenharia confiáveis ​​e econômicas, perfeitamente adaptadas ao seu ciclo de produção específico.

Takeaways -chave

• A estampagem de metal é um processo de fabricação de alto volume que altera fundamentalmente a forma física da chapa metálica usando uma prensa mecânica e uma matriz usinada sob medida.
• A gravação em metal é um processo subtrativo de baixo a médio volume. Ele remove camadas microscópicas de material da superfície para criar desenhos, textos ou números de série sem alterar a forma estrutural geral.
• A estampagem exige custos iniciais significativos com ferramentas, mas oferece custos por peça excepcionalmente baixos para produção em massa, tornando-a altamente escalável para componentes automotivos e industriais.
• A gravação requer configuração mínima e praticamente nenhuma ferramenta pesada. Isso o torna a escolha ideal para projetos de produção personalizados, altamente detalhados ou de curta tiragem.
• As forças mecânicas utilizadas na estampagem são essenciais para a criação dos componentes estruturais físicos de um produto. Enquanto isso, a gravação continua sendo utilizada estritamente para fins cosméticos, de rastreabilidade ou informativos.

Compreendendo o básico: O que é estampagem de metal?

Para tomar uma decisão de fabricação informada, devemos primeiro observar a mecânica física por trás dessas operações. Em sua essência, a estampagem de metal é um procedimento pesado de conformação a frio projetado para transformar chapas metálicas planas em perfis geométricos tridimensionais específicos. Imagine uma bobina contínua de chapa plana sendo rapidamente alimentada em uma enorme prensa industrial. Dentro desta máquina, um conjunto especializado de ferramentas e matrizes aplica uma imensa tonelagem ao substrato, forçando-o a se conformar a uma cavidade de aço meticulosamente usinada.

Especificamente, esta operação depende inteiramente da deformação plástica. A prensa empurra o material além de seu limite de escoamento para que ele retenha permanentemente uma nova forma. No entanto, uma matriz bem projetada para logo antes do ponto de ruptura para evitar fraturas e manter a integridade estrutural vital. Por exemplo, a criação de peças de chassis automotivos de precisão geralmente requer prensas que exercem de 45 a mais de 800 toneladas de força para atingir tolerâncias tão estreitas quanto ±0,01 mm.

Como funciona a conformação por prensa

O coração desta operação reside na interação dinâmica entre a ferramenta superior acoplada ao aríete da prensa móvel e o bloco de matriz estacionário inferior. Quando os engenheiros de produção discutem as nuances da conformação por prensa , geralmente estão se referindo a diversas ações mecânicas distintas que ocorrem em uma fração de segundo durante um único ciclo de prensa.

• Puncionamento e Corte: São processos de cisalhamento em que um punção endurecido corta um formato específico da chapa metálica. O blanking cria a peça primária, enquanto a puncionamento cria os furos de montagem necessários dentro dessa peça.
• Flexão: A aplicação de força direcionada cria deformações angulares. Isso normalmente forma formas de V, U ou canal ao longo de um eixo reto para construir suportes estruturais.
• Cunhagem: Esta é uma forma severa de compressão onde o metal é espremido entre duas matrizes sob tonelagem extrema. A imensa pressão faz com que o material flua em detalhes finos da superfície, criando recursos elevados ou recortados altamente duráveis.
• Flange: Dobrar a borda de uma peça metálica cria um flange. Esta ação simples adiciona rigidez estrutural crítica e fornece um ponto de fixação de montagem confiável.

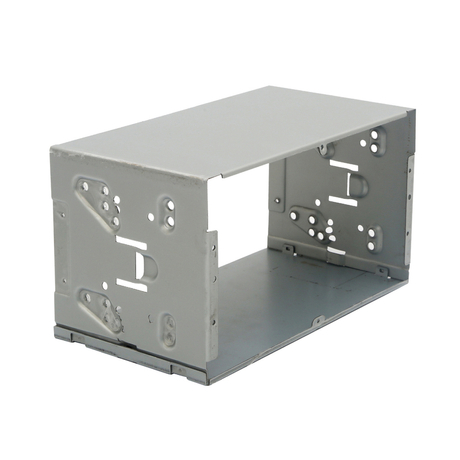

O papel da estampagem de chapas metálicas na fabricação moderna

Nos ambientes industriais modernos, este processo serve como a espinha dorsal indiscutível da produção em massa. Sua principal vantagem reside na velocidade e repetibilidade incomparáveis. Depois que uma matriz progressiva é projetada, validada e instalada, uma prensa de estampagem pode produzir centenas de peças idênticas por minuto com tolerâncias extremamente restritas. Essa consistência torna a estampagem de chapas metálicas indispensável para indústrias que exigem milhões de componentes idênticos, como fabricação de carrocerias automotivas, engenharia aeroespacial e blindagem de eletrônicos de consumo.

Compreendendo o básico: O que é gravação em metal?

Em total contraste com a moldagem pesada de uma prensa mecânica, a gravação em metal não altera a geometria fundamental ou a integridade estrutural da peça de trabalho. Em vez disso, é definido como a prática precisa de incisão de um desenho, texto ou padrão intrincado em uma superfície dura e plana, extraindo seletivamente camadas microscópicas de material. Conseqüentemente, é um processo inerentemente subtrativo. Aplicamos gravação quase exclusivamente em peças que já foram totalmente formadas, usinadas e limpas.

Tipos de métodos de gravação

As instalações de fabricação modernas normalmente contam com duas metodologias principais para gravar superfícies metálicas. Cada método atende a requisitos operacionais e níveis de dureza de material distintos.

• Gravação a laser: Este método sem contato utiliza feixes de laser de alta potência, como lasers de fibra ou Nd:YAG, para gerar calor intenso e localizado. Esta energia térmica vaporiza ou derrete instantaneamente a superfície do metal para criar ranhuras precisas e de alto contraste. É excepcionalmente preciso e induz estresse mecânico mínimo no componente acabado.
• Gravação Rotativa Mecânica: Este método de contato tradicional utiliza uma ferramenta de corte física. Freqüentemente, envolve um fuso motorizado equipado com uma broca com ponta de metal duro ou diamante para esculpir fisicamente o material do substrato. Proporciona cortes profundos e táteis que são altamente resistentes ao desgaste físico e às condições ambientais adversas.

Finalidade da Gravação

O objetivo principal da gravação é a marcação no nível da superfície. Ao contrário das técnicas de conformação que determinam as dimensões físicas do componente, a gravação é utilizada estritamente para acréscimos cosméticos ou informativos. As aplicações comuns incluem a gravação de números de série permanentes para rastreabilidade aeroespacial, a adição de códigos QR escaneáveis ​​a dispositivos médicos ou a colocação de logotipos corporativos de alta resolução em bens de consumo. Como ele deixa a geometria subjacente intacta, normalmente o implementamos como a etapa final absoluta no pipeline de fabricação.

As principais diferenças: modelagem estrutural vs. acabamento cosmético

Embora ambas as metodologias manipulem o metal, a física subjacente, os resultados pretendidos e as aplicações práticas divergem completamente. Compreender essas distinções fundamentais é essencial para agilizar seus fluxos de trabalho de produção e manter os orçamentos de fabricação sob controle.

A diferença técnica mais profunda está na forma como tratamos a matéria-prima. A estampagem depende de força bruta e moldes de precisão para dobrar, esticar e cisalhar o metal. Ele deforma fisicamente a estrutura interna do grão do material para gerar uma forma tridimensional inteiramente nova. Além disso, como a prensagem manipula toda a seção transversal do metal, ela é diretamente responsável pela criação da própria parte funcional, como um suporte estrutural ou um invólucro eletrônico.

A gravação, por outro lado, depende inteiramente da remoção precisa do material. Seja através de ablação a laser ou corte mecânico, a gravação extrai seletivamente microcamadas da superfície, deixando a base estrutural subjacente completamente intacta. A gravura não pode construir ou moldar uma peça funcional; é estritamente uma operação de acabamento secundário. Em termos práticos, no chão de fábrica: você estampa um pedaço de metal para transformá-lo em um componente funcional e grava esse componente para rotulá-lo.

Análise de Custos e Volume de Produção

Para gestores de compras e engenheiros líderes, a decisão final muitas vezes depende de uma rigorosa análise de custo-benefício orientada pelos volumes de produção previstos. A barreira financeira à entrada serve como o diferenciador mais crítico aqui.

Custos de ferramentas e configuração

A conformação de alta precisão requer um investimento inicial substancial de capital. As matrizes progressivas personalizadas devem ser meticulosamente projetadas, usinadas em CNC a partir de aço para ferramentas endurecido e rigorosamente testadas antes que uma única peça utilizável saia da linha. Esta fase de ferramentas pode facilmente durar várias semanas e incorrer em custos que variam de milhares a dezenas de milhares de dólares.

Por outro lado, a gravação em metal apresenta praticamente zero despesas com ferramentas. Os gravadores a laser modernos são totalmente controlados por software, lendo CAD digital ou arquivos vetoriais diretamente. Iniciar uma execução de gravação envolve simplesmente carregar o arquivo no sistema e fixar a peça em um gabarito padrão. Isso torna a configuração incrivelmente rápida e econômica para execuções de baixo volume.

Escalabilidade e ROI

Embora uma prensa mecânica exija um elevado capital inicial, o seu custo por peça cai exponencialmente em escala. Uma prensa progressiva pode produzir um suporte automotivo complexo em menos de um segundo. Se você estiver fabricando de cinquenta mil a um milhão de unidades, o alto custo da matriz será rapidamente amortizado em todo o volume. Isso resulta em um custo unitário de meros centavos.

A gravação é altamente econômica para uma única unidade ou pequenos lotes, digamos de 1 a 500 unidades, devido à completa falta de ferramentas personalizadas. No entanto, o tempo de ciclo por peça é significativamente maior. Muitas vezes, leva de vários segundos a minutos para renderizar um design complexo. Portanto, a gravação não é dimensionada de forma eficiente para produção em massa em massa. O custo por peça permanece relativamente estável, independentemente de quantas unidades você produz.

Adequação do material: quais metais funcionam melhor?

As propriedades físicas intrínsecas da liga escolhida, especificamente sua ductilidade, dureza superficial e condutividade térmica, determinarão em grande parte o quão favoravelmente ela responderá à moldagem ou à marcação subtrativa.

As operações de conformação exigem materiais caracterizados por alta ductilidade e maleabilidade. Essas características permitem que o substrato se estique e dobre perfeitamente, sem fraturar sob a tonelagem. Os favoritos da indústria incluem aço laminado a frio com baixo teor de carbono, aço inoxidável, latão e cobre.

Além disso, a popularidade da estampagem de alumínio cresceu em todos os cenários industriais modernos. Ligas como 5052 e 6061 oferecem uma excepcional relação resistência/peso, são altamente moldáveis ​​e causam desgaste mínimo em superfícies caras de matrizes. Isso os torna a principal escolha para painéis de carroceria automotiva personalizados e estruturas aeroespaciais, onde eliminar o excesso de peso é uma exigência de engenharia inegociável.

Em contraste, a gravação depende muito menos da ductilidade. Ele pode processar facilmente metais que são muito duros ou quebradiços para prensas padrão. Aços para ferramentas endurecidos, titânio e tungstênio podem ser gravados a laser com precisão excepcional. No entanto, os engenheiros devem levar em conta a dinâmica térmica. A gravação a laser em metais extremamente finos pode induzir acúmulo de calor localizado, potencialmente fazendo com que a peça deforme ou perca a têmpera. Nestes cenários delicados, os benefícios da conformação a frio de uma prensa de cunhagem podem ser preferidos.

Tendências da indústria: a mudança em direção à fabricação híbrida

A análise do panorama industrial atual revela uma tendência clara: a rápida convergência destas tecnologias distintas. À medida que aumentam as pressões na cadeia de abastecimento global e os padrões de controlo de qualidade se tornam mais rigorosos, os fabricantes modernos estão cada vez mais a afastar-se das operações isoladas. Em vez disso, há uma demanda enorme e crescente por abordagens de fabricação híbrida que integrem conformação estrutural de alta velocidade com marcação digital em linha.

Por exemplo, a expansão explosiva do mercado de baterias para veículos eléctricos e do sector dos dispositivos médicos acelerou a necessidade de rastreabilidade absoluta de ponta a ponta. Os componentes devem ser estruturalmente perfeitos e, ao mesmo tempo, transportar dados permanentes e digitalizáveis ​​para conformidade com a ISO. Consequentemente, instalações de primeiro nível com visão de futuro estão agora combinando prensas de estampagem avançadas diretamente com estações automatizadas de gravação a laser e câmeras de inspeção óptica. Essa sinergia garante que as peças atinjam a geometria tridimensional necessária e a marcação de conformidade imediata sem criar gargalos na área de produção.

Equívocos comuns sobre processos de trabalho em metal

Ao navegar pelo cenário complexo da fabricação industrial, os designers de produtos frequentemente encontram terminologias sobrepostas. Esta ambigüidade gera mal-entendidos fundamentais em relação às capacidades, custos e adequação do projeto. Para garantir o cumprimento estrito dos seus requisitos de engenharia, devemos desmascarar os mitos mais prevalentes da indústria.

Mito: Estampagem e Cunhagem são iguais à Gravura

Um dos equívocos mais frequentes que encontro é a crença de que a cunhagem é idêntica à gravura em metal. Embora ambos os processos possam produzir designs, textos ou logotipos complexos em uma superfície metálica, a física subjacente é totalmente diferente.

A cunhagem é um subconjunto altamente específico de estampagem de precisão, onde uma peça é submetida a imensa pressão dentro de uma matriz fechada. Esta força extrema faz com que o metal sofra deformação plástica, fluindo efetivamente para as cavidades microscópicas da matriz para criar uma superfície elevada ou recortada. A cunhagem comprime o material, o que muitas vezes resulta em endurecimento, aumentando assim a durabilidade estrutural da área localizada.

Por outro lado, a gravação em metal depende puramente da remoção de material. Seja utilizando um laser de alta potência para vaporizar microcamadas ou uma ferramenta rotativa para cortar ranhuras fisicamente, a gravação subtrai material da peça. Não comprime nem altera a estrutura interna dos grãos do metal da mesma forma que a cunhagem.

Mito: a gravação pode substituir a estampagem de peças pequenas

Com o advento de máquinas avançadas de gravação a laser de alta velocidade, alguns desenvolvedores de produtos presumem que a tecnologia de gravação pode contornar a necessidade da moldagem por prensa tradicional, especialmente para componentes menores. Esse mito decorre de um mal-entendido fundamental sobre o que cada processo foi projetado para alcançar.

A gravação é estritamente um processo bidimensional ou de nível superficial. Ele foi projetado para alterar a aparência cosmética ou adicionar dados de rastreabilidade a uma superfície plana existente. O equipamento de gravação não pode cortar geometrias tridimensionais complexas, nem dobrar, dobrar ou esticar chapas metálicas. Se o seu projeto exigir a criação de um suporte físico ou de um invólucro estrutural, você deverá utilizar uma prensa.

Como escolher o processo certo para o seu projeto

Selecionar o método de fabricação apropriado é uma decisão fundamental que influencia diretamente o prazo de execução do projeto, a integridade estrutural e os resultados financeiros. Fazer uma escolha inteligente requer uma avaliação sistemática das demandas funcionais dos seus componentes.

A Matriz de Decisão de Fabricação

Lista de verificação de avaliação passo a passo

Você precisa alterar a forma física do metal?
Se a sua peça começa como uma chapa plana e precisa ser transformada em um objeto tridimensional, como um contato de bateria, um suporte estrutural ou um painel automotivo, você deve optar por uma operação de conformação. Este processo utiliza força mecânica extrema para dobrar e moldar a matéria-prima em sua forma estrutural final.

Você está adicionando texto, logotipos ou números de série a uma superfície plana?
Se as dimensões físicas do seu componente já estão finalizadas e você simplesmente precisa adicionar identificação permanente ou padrões estéticos, a gravação é a escolha ideal. Ele fornece precisão incomparável para texto microscópico e dados variáveis ​​sem comprometer a geometria geral da peça.

Qual é o seu volume de produção previsto?
O volume serve como o fator decisivo final para a eficiência de custos. Se você planeja fabricar dezenas de milhares de componentes estruturais, investir em matrizes personalizadas é o caminho economicamente mais viável. O alto custo inicial do ferramental é rapidamente amortizado através do enorme rendimento. Por outro lado, se você estiver produzindo uma tiragem limitada de protótipos personalizados, os custos mínimos de configuração da gravação tornam-no o vencedor indiscutível.

Conclusão

Em última análise, a estampagem de metal é projetada para moldar componentes estruturais para produção em massa. Utiliza força bruta e matrizes de precisão para transformar folhas planas em geometrias complexas. Em contraste, a gravação é uma operação subtrativa no nível da superfície projetada para adicionar detalhes personalizados, logotipos e marcas de rastreabilidade sem alterar a estrutura física da peça.

Reconhecer a mecânica, as estruturas de custos e os casos de uso distintos desses dois processos é sua primeira linha de defesa contra erros de fabricação dispendiosos. Ao alinhar o volume, o orçamento e os requisitos geométricos do projeto com a metodologia correta, você pode melhorar significativamente a qualidade do produto e, ao mesmo tempo, otimizar seus resultados financeiros. Se você está pronto para dimensionar sua produção e precisa de componentes estruturais de precisão, explore as soluções avançadas de fabricação personalizada da Yeeshine-tech para encontrar o ajuste perfeito para seu próximo projeto de engenharia.

FAQ - Perguntas Frequentes

Gravura é o mesmo que gravura?

Não, a água-forte e a gravação são operações fundamentalmente distintas, embora produzam resultados visualmente semelhantes. A gravação é principalmente um processo químico que envolve mascarar uma superfície e usar um ácido corrosivo para dissolver as áreas expostas, criando linhas superficiais. A gravação é um processo físico ou térmico que utiliza um cortador rotativo endurecido ou um feixe de laser focado para remover fisicamente o material. Geralmente, a gravação produz marcas mais profundas e resistentes e evita os riscos ambientais associados ao descarte de produtos químicos.

Qual é a principal vantagem da estampagem de alumínio?

O benefício notável reside nas propriedades físicas excepcionais do material, especificamente na sua relação resistência-peso superior. O alumínio é significativamente mais leve que o aço, tornando-o indispensável para aplicações aeroespaciais, automotivas e de eletrônicos de consumo, onde a redução de peso é crítica. Além disso, sua alta maleabilidade significa que ele responde perfeitamente à conformação a frio sem rasgar. Também desenvolve naturalmente uma camada protetora de óxido que oferece resistência inerente à corrosão sem a necessidade de revestimento secundário.

Você pode carimbar um logotipo em metal em vez de gravá-lo?

Sim, você pode imprimir um logotipo em metal usando uma técnica altamente especializada conhecida como cunhagem. Isso envolve o uso de uma prensa de grande porte para forçar o substrato a fluir para uma cavidade da matriz usinada com precisão que contém seu projeto. A marca resultante é incrivelmente durável, altamente tátil e totalmente permanente. No entanto, como a cunhagem exige a fabricação de matrizes caras e endurecidas sob medida, ela só é financeiramente justificável para grandes tiragens de produção. Para lotes menores, a gravação a laser continua muito mais econômica.

Qual processo oferece um tempo de resposta mais rápido?

A resposta depende inteiramente da sua fase atual de produção. Para prototipagem inicial ou pequenos lotes, a gravação é exponencialmente mais rápida. Impulsionada por arquivos CAD digitais e quase sem necessidade de configuração física, uma peça gravada pode ser finalizada em poucas horas. Por outro lado, para cenários de produção em massa envolvendo centenas de milhares de peças, a conformação tradicional é muito superior. Embora seja necessário esperar semanas pela fabricação inicial da matriz, uma prensa totalmente operacional pode produzir centenas de peças completas por minuto, superando facilmente a natureza sequencial da gravação.

O que é mais barato: estampagem ou gravação em metal?

A eficiência de custos depende inteiramente do seu volume de produção. Para execuções de baixo volume ou protótipos únicos, a gravação é significativamente mais barata porque não requer ferramentas personalizadas. No entanto, para a produção em massa de grandes volumes, a estampagem é muito mais económica. Uma vez compensado o investimento inicial na matriz de aço, o custo de produção de cada peça estampada individual cai para meras frações de centavo, tornando-a a escolha mais econômica para fabricação em larga escala.

A gravação em metal enfraquece a integridade estrutural da peça?

Quando realizada corretamente, a gravação não compromete a integridade estrutural de um componente metálico. A gravação a laser moderna remove apenas camadas microscópicas de material da superfície, normalmente penetrando menos de uma fração de milímetro. Como a estrutura interna do grão subjacente permanece completamente intacta e indeformada, a peça mantém sua resistência mecânica original e capacidade de suporte de carga.
