Os matrizes de estampagem de metal moldam produtos modernos com precisão e velocidade. Eles controlam custos, precisão e qualidade da produção. Escolher entre matrizes progressivas, transferidas e compostas pode ser um desafio. Cada um tem pontos fortes e trade-offs únicos.
Neste post, você aprenderá suas diferenças, vantagens e melhores aplicativos para o sucesso da fabricação.

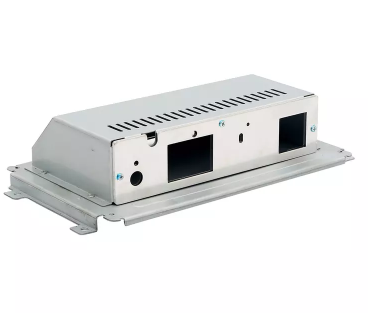

Um dado de carimbo de metal é uma ferramenta especial usada na fabricação. Ajuda a moldar, cortar ou formar folhas de metal em peças. O processo funciona pressionando a folha entre as peças da ferramenta correspondentes. Essa ferramenta geralmente é feita sob medida para produtos específicos, de peças de carro a eletrônicos.
A maioria das matrizes inclui um soco e um bloco de matriz. O soco empurra o metal para a cavidade do bloco de matriz. Você também encontrará peças como strippers, que removem o material do soco e os pilotos, que guiam o metal no lugar. Juntos, eles formam peças limpas e repetíveis rapidamente.
As matrizes de estampagem trabalham em muitos materiais. Isso inclui aço, alumínio, cobre, aço inoxidável, latão e até ligas difíceis como Inconel. Alguns até lidam com metais nobres para eletrônicos de ponta. Cada material precisa da configuração da matriz certa para precisão e durabilidade.
Além dos três tipos principais - progressivos, transferidos e compostos - também existem outros. Matrizes simples lidam com cortes básicos. Matrizes combinadas fazem corte e formação em uma etapa. Matrizes múltiplas ou gangues fazem várias partes ao mesmo tempo. Todos esses tipos suportam diferentes necessidades em custo, complexidade e velocidade.

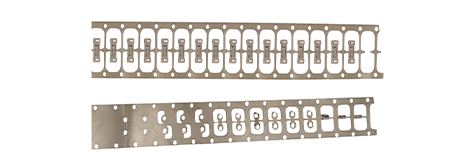

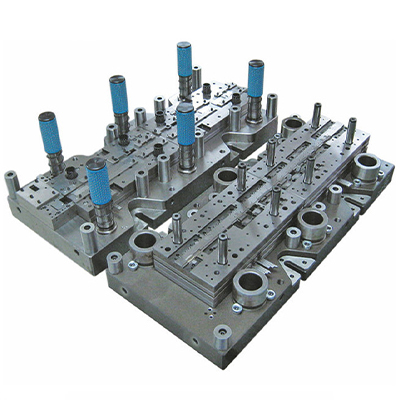

Uma matriz progressiva forma peças nos palcos à medida que a tira de metal se move através de uma série de estações. Começa quando a bobina se alimenta da prensa. A cada parada, uma ferramenta diferente corta, dobra ou perfura o metal. Após vários ciclos, a parte final se separa da tira. Todo golpe de imprensa faz uma nova parte, por isso continua se movendo rapidamente.
A tira de metal permanece conectada à medida que se move de estação para estação. É assim que o alinhamento permanece apertado. Esse design funciona bem para peças pequenas e médias que não precisam de formação profunda. As matrizes progressivas são configuradas para velocidade e precisão em corridas longas.
Matas progressivas são conhecidas para saída rápida. Eles produzem uma parte por golpe, uma vez correndo a toda velocidade. Isso os torna perfeitos para trabalhos de alto volume. Como todo ciclo faz uma peça completa, eles também são fáceis de automatizar. Menos trabalho é necessário e menos erros acontecem ao longo do caminho.
Eles também fazem sentido financeiro ao longo do tempo. Embora os ferramentas custem mais adiantados, ele compensa se você estiver ganhando milhares ou milhões de peças. É por isso que eles são populares nas indústrias onde a velocidade e a escala realmente importam.
Essas matrizes não são baratas para começar. Design e construção de ferramentas levam tempo e dinheiro. Isso pode ser um problema para execuções curtas de produção ou se o design da peça mudar com frequência. A manutenção também pode ser complicada. Quanto mais estações você tiver, mais coisas podem dar errado.
As matrizes progressivas não lidam bem com todas as formas. Peças desenhadas profundas ou componentes grandes podem exigir outros métodos. Por exemplo, peças com curvas complexas ou cavidades profundas geralmente não podem ser feitas dessa maneira.
Muitas peças automáticas são feitas usando matrizes progressivas. Pense em clipes de metal, colchetes e componentes pequenos de estrutura. Você também os verá em hardware do aparelho e luminárias. Qualquer coisa que seja plana ou que tenha dobras simples, feitas em grandes quantidades, se encaixa nesse método.
Produtos de consumo de longo prazo-guias de bateria, placas de conector ou dobradiças-também confiam nesse processo. É usado quando a velocidade, a consistência e a qualidade repetível são mais importantes que a flexibilidade.
Uma configuração de transferência funciona de maneira diferente das matrizes progressivas. Em vez de alimentar uma tira de metal através de estações conectadas, cada parte é separada precocemente. É movido entre as estações por um mecanismo de transferência. Esse mecanismo pode ser braços mecânicos ou sistemas robóticos. Cada estação faz um trabalho diferente, como formar, aparar ou perfurar.
Como a peça está livre da tira, ela pode ser reorientada ou reposicionada entre as operações. Isso dá mais controle sobre a modelagem complexa. Também permite que a alça de matriz seja mais profunda desenhos ou formas que não podem ser feitas de uma só vez, enquanto preso a uma tira.
Matrizes de transferência são feitas para peças grandes e complexas. Eles são especialmente úteis quando a peça precisa de operações de formação profunda ou múltiplas em diferentes orientações. Ao contrário das matrizes progressivas, as ferramentas não são limitadas pelo movimento ou conexão da tira.
A flexibilidade é uma grande vitória. É mais fácil projetar modelagem personalizada ou combinar flexão, desenho e perfuração em um ciclo. Você também pode ajustar as estações sem reconstruir todo o sistema. Isso ajuda quando os projetos de peças mudam ou são necessárias novas variações.
Essa flexibilidade tem um custo. A configuração é mais complexa e leva mais tempo. Você precisará de alinhamento adequado de todas as estações e movimento de transferência suave. Se algo der errado em uma estação, todo o processo poderá parar.
Comparado aos matrizes progressistas, as matrizes de transferência são mais lentas para execuções de alto volume. O movimento extra entre as estações adiciona tempo. Além disso, transferências robóticas ou mecânicas significam custos mais altos em equipamentos e manutenção. É uma troca entre flexibilidade e velocidade.
As matrizes de transferência aparecem em indústrias como automotivo, aeroespacial e eletrônica. Eles ajudam a moldar partes grandes, como painéis, molduras ou caixas. Qualquer coisa desenhada ou embutida em camadas é um bom ajuste.
Em eletrônicos, matrizes de transferência formam casos com curvas, abas ou orifícios em espaços apertados. Eles também funcionam bem para peças de máquinas pesadas, onde a espessura ou o tamanho é importante. Se a peça não puder ser formada enquanto permanece presa a uma tira, as matrizes de transferência geralmente são a resposta.
Um dado composto executa várias ações em um golpe de imprensa. Isso significa que pode dar um soco e em branco ao mesmo tempo. Todas as operações acontecem enquanto o metal é mantido em uma posição fixa. Essa configuração funciona melhor para peças planas que não precisam de formar ou desenhar.
É construído para simplificar e velocidade. Em vez de mover o metal entre as estações, tudo acontece de uma só vez. Isso ajuda quando você deseja uma forma limpa com tolerâncias apertadas, especialmente para componentes menores e planos.
As matrizes compostas oferecem grande precisão. Como a peça de trabalho não se move entre as etapas, o alinhamento permanece perfeito. Isso aumenta a repetibilidade e reduz a variação da peça. Se você se preocupa com tolerâncias apertadas, esse dado é uma escolha sólida.
Eles também são favoráveis ao custo. As ferramentas são mais simples que os sistemas progressivos ou de transferência. Você não precisa de tiras de alimentação ou braços robóticos. Isso reduz os custos de construção e manutenção. E como um golpe termina a peça, a produção é mais rápida do que a execução de ferramentas separadas.
Eles não são projetados para peças complexas. Se sua parte precisar de profundidade, formação ou múltiplos ângulos, um dado composto não funcionará. É limitado a formas que permanecem planas. Para qualquer coisa profunda ou grande, outras matrizes fazem mais sentido.
Eles também não escalam também para corridas enormes. Em configurações de alto volume, a velocidade pode ficar atrás dos sistemas progressistas. E se o metal estiver espesso, você precisará de mais tonelagem da prensa. Isso pode aumentar o custo do seu equipamento e limitar as opções de imprensa.
Você encontrará matrizes compostas em locais que precisam de peças planas e de alta precisão. As indústrias aeroespaciais e eletrônicas os usam para calços, placas de contato e pequenos colchetes. Eles também são populares para arruelas, juntas e tags.
Sempre que você precisar de círculos perfeitos, cantos nítidos ou cortes simétricos em material fino, esse método se encaixa. Também é útil quando você está produzindo lotes médios, onde a qualidade importa mais do que automação ou profundidade de formação.
Se a velocidade é o objetivo, as matrizes progressivas assumem a liderança. Eles formam uma nova parte a cada golpe da imprensa. Depois que a configuração é concluída, a máquina funciona rápida e constante. É por isso que eles são ótimos para linhas de produção de alta saída. A peça permanece presa à tira até o corte final, o que mantém tudo em movimento sem demora.
As matrizes de transferência, por outro lado, são mais lentas. Cada parte deve ser transferida de estação para estação. Esse movimento adiciona tempo. Ainda assim, eles permitem moldar que as matrizes progressivas não podem fazer. Se a peça for grande, curva ou desenhada, esse método pode ser a única opção. A velocidade é negociada por flexibilidade.
Matores compostos pousam em algum lugar no meio. Eles são rápidos para peças pequenas e planas, já que tudo é feito de uma só vez. Mas eles não lidam com geometrias complexas. Se você precisar de formas simples rapidamente, esse método funciona bem. Só não espere que a saída corresponda à automação de sistemas progressivos.
As ferramentas para matrizes progressivas custam mais adiantamentos. O design é complexo e cada estação deve se alinhar perfeitamente. Mas com o tempo, o custo por parte cai. Uma vez em execução, é eficiente para ordens enormes. Isso faz com que o alto investimento valha a pena para a produção em massa.
As matrizes de transferência precisam de ainda mais investimento. Não apenas para o dado, mas também o sistema de automação que move cada parte. Robôs, sensores e ferramentas de alinhamento, todas aumentam a conta. A execução do sistema também leva mais energia e operadores qualificados. Portanto, é mais adequado para peças complexas, onde outros métodos não funcionam.
As matrizes compostas são as mais acessíveis para ferramentas. Como todas as etapas acontecem em uma estação, há menos material e menos tempo gasto na construção. Isso significa custos de configuração mais baixos. Se o volume for de médio a alto e a peça for plana, geralmente é a solução mais econômica.
Dies progressistas brilham em dar muitas etapas de uma só vez. Eles perfuram, dobram, entram e formam formas em uma linha. Mas eles não lidam com a formação ou reorientação profunda. Se sua parte for plana e simples, eles funcionam perfeitamente. Se você precisar de algo desenhado ou moldado em 3D, eles não farão o trabalho.
Transferências Dies oferecem mais liberdade. A peça pode se mover de forma independente pela imprensa. Isso significa que ele pode ser invertido, deslocado ou remodelado de maneiras que as ferramentas progressivas não conseguem gerenciar. Eles são usados quando uma peça possui curvas, orifícios, dobras ou mudanças de profundidade em sua forma.
Matrizes compostas têm tudo a ver com precisão. Eles podem dar um soco, cortar e em branco de uma só vez. Isso é útil quando as tolerâncias são apertadas e você deseja repetibilidade perfeita. Mas suas habilidades param em partes planas. Eles não são construídos para formar ou dobrar.
Se você estiver ganhando milhões de peças, vá com matrizes progressivas. Eles são construídos para longas corridas e baixo custo por unidade. Uma vez em execução, eles raramente param, a menos que para manutenção ou mudança de parte. É isso que os torna populares na fabricação automotiva e de eletrodomésticos.
As matrizes de transferência se encaixam no meio a alto volumes quando a geometria da parte é complexa. Eles podem não combinar matrizes progressivas em velocidade, mas compensam isso no que podem fazer. Quando o design exige várias operações 3D, a transferência é a única opção prática.
As matrizes compostas são ótimas quando você precisa de peças planas em quantidades decentes. Eles não são ideais para corridas enormes, mas também não para pequenos lotes. Se você precisar de milhares a centenas de milhares de peças simples e de alta precisão, este dado oferece um bom equilíbrio. É frequentemente usado em aeroespacial e eletrônica por esse motivo.
O dado direito depende da própria parte. Se a forma for plana ou simples, as matrizes compostas são suficientes. Mas se você estiver trabalhando em uma parte desenhada ou algo com geometria complexa, as matrizes de transferência oferecem mais liberdade. Para peças que envolvem vários cortes e dobras em sequência, as matrizes progressivas podem finalizá -las rapidamente.
O material também desempenha um papel. Metais finos como alumínio ou latão pode funcionar bem com qualquer tipo de matriz. Mas ligas de aço mais espesso ou de alta resistência podem exigir impressoras mais fortes, especialmente para operações compostas. O tamanho do lote também é importante. Para altos volumes, as matrizes progressivas são geralmente as mais econômicas. Mas se o volume da peça for pequeno ou muda com frequência, os custos de ferramentas podem não valer a pena.
O orçamento sempre molda a decisão. As matrizes progressivas exigem mais investimentos iniciais. Transferir matrizes exigem sistemas de automação. As matrizes compostas custam menos, mas oferecem menos recursos. Você deseja corresponder às ferramentas com as necessidades do projeto e os recursos disponíveis.
Os mortos progressivos vencem ao longo do tempo. Eles são construídos para empregos repetidos, onde todas as partes são as mesmas. Uma vez que o dado é feito e em funcionamento, o custo por parte cai rapidamente. Isso é ótimo para fabricantes de automóveis ou eletrodomésticos que produzem peças pelo milhão.
A transferência morre, embora flexível, traga custos contínuos mais altos. Eles exigem mais tempo de configuração, mais espaço e mais manutenção. Ainda assim, eles podem ser a melhor opção se você precisar de flexibilidade agora e pode reutilizar as ferramentas em partes semelhantes posteriormente.
Matores compostos sentam -se no meio. Você não gasta muito para começar. Mas se o pedido crescer ou o design da peça mudar, você poderá superar o que eles podem lidar. Essas matrizes são geralmente escolhidas para empregos que não mudam e não precisam de muita modelagem.
Se você está perseguindo repetibilidade perfeita, as matrizes compostas são difíceis de vencer. Como cada recurso é feito em um golpe, o alinhamento é apertado. Para conectores, calços ou guias eletrônicas, isso importa muito. As matrizes progressivas também mantêm boas tolerâncias, mas alguma variação pode ocorrer ao longo do tempo, se não for mantida bem.
As matrizes de transferência oferecem mais opções para ajustar a geometria ou orientação, mas essa flexibilidade adiciona espaço para erros. Os operadores precisam monitorar o alinhamento, o manuseio de peças e a transferência de tempo de perto. Quanto mais estações você adicionar, mais arrisca as pequenas inconsistências.
A precisão começa na fase de design. Você vai querer conhecer suas tolerâncias antes de escolher suas ferramentas. Se eles estão soltos, todas as três matrizes podem funcionar. Se eles forem apertados, compostos ou progressivos, podem ser sua melhor aposta.
Na indústria automotiva, as matrizes progressivas estão por toda parte. Eles produzem suportes, montagens, clipes e muito mais em alta velocidade. Para painéis corporais ou peças estruturais complexas, as matrizes de transferência são comuns por causa dos tamanhos grandes e necessidades múltiplas de formação.
Aeroespacial geralmente escolhe matrizes compostas para componentes planos que precisam de tolerâncias apertadas. Materiais como titânio ou aço de alta qualidade são caros, portanto, minimizar o desperdício é fundamental. As matrizes compostas fazem isso bem quando as partes não precisam de profundidade.
Os fabricantes de eletrônicos preferem matrizes compostas e progressivas, dependendo do tamanho da peça. Para peças planas complexas, como guias da bateria ou contatos de sinal, obras compostas. Mas quando vários recursos são necessários em sequência, as configurações progressivas se tornam mais práticas.

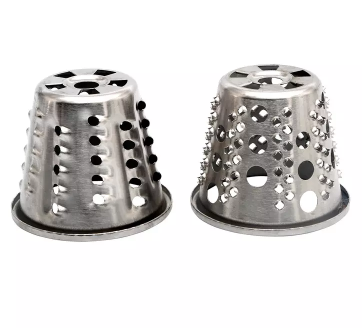

Os bens de consumo variam. Ferramentas de cozinha ou hardware geralmente vêm de matrizes progressivas devido ao volume. Mas se um produto tiver uma concha decorativa ou funcional com curvas ou profundidade, as matrizes de transferência poderão ser usadas. Tudo depende do design, ciclo de vida e preço do produto.
As matrizes progressivas oferecem velocidade incomparável para execuções de alto volume. As matrizes de transferência lidam com peças complexas e formadas profundas com flexibilidade. As matrizes compostas brilham em trabalho plano e de precisão. Escolher o certo depende da forma, volume e orçamento da sua parte. Se você precisar de mais assistência, seja bem -vindo para ver as soluções da nossa empresa de estampagem de metal .
Matrizes progressivas formam peças em sequência usando uma tira. Transferência matrizes movem peças individuais entre as estações.
Use matrizes de compostas para peças simples e planas que precisam de alta precisão em um golpe de prensa.
Não. As matrizes progressivas não são ideais para a formação profunda. As matrizes de transferência são melhores para essa tarefa.
Morre progressivo. Eles têm altos custos de configuração, mas oferecem custos baixos por parte em longas corridas.
Sim. Produtos complexos podem usar progressivos para pequenas peças e transferência ou composto para outros.
