O que é DFM (design para fabricação) na moldagem por injeção?

Design para o básico de fabricação

O design da fabricação (DFM) ajuda a melhorar a qualidade do produto, reduzir o desperdício e reduzir custos em projetos O DFM se concentra em otimizar o design de peças para fabricação mais fácil, mais rápida e confiável. É crucial na produção de partes plásticas, onde tolerâncias rígidas, fluxo de material e comportamento da ferramenta devem se alinhar. de moldes de injeção .

O que é DFM?

O DFM é um processo em que designers e engenheiros trabalham juntos para garantir que uma peça seja fácil de fabricar. No trabalho de molde de injeção , significa ajustar a geometria, escolher materiais e planejar ferramentas antes da produção completa.

O que é DFM na moldagem por injeção de plástico?

Em projetos de moldes de injeção de plástico , os designs do DFM Allings para ferramentas e fluxo de resina. Ajuda a evitar defeitos comuns. Ele garante que as peças preencham corretamente, esfriem uniformemente e ejetaram de maneira limpa.

Quem faz DFM?

Engenheiros de ferramentas, engenheiros de design, fabricantes de moldes e gerentes de projeto contribuem para o processo DFM. Freqüentemente, os fabricantes contratados executam relatórios do DFM e fornecem recomendações.

Como é o processo DFM na moldagem por injeção de plástico?

Inclui:

• Revisando arquivos CAD

• Simulação de fluxo de molde

• Identificando problemas

• Sugerindo correções

Análise dos planos e identificação de preocupações

Os engenheiros analisam a geometria de parte. Eles procuram áreas que causam marcas de pia , de deformação , , vazios ou tiros curtos . Paredes finas ou recursos complexos são sinalizados.

Simulação DFM

O software de simulação prevê padrões de resina, pressão e resfriamento. Ele detecta linhas de solda , que o , jato de queimadura e muito mais.

Apresentação de resultados e recomendações

As equipes recebem um relatório que listando problemas e correções. Os engenheiros explicam cada recomendação. Os designers revisam os arquivos CAD com base nesse feedback.

Prototipagem, teste e conclusão

Após as mudanças, a peça é prototipada. Os engenheiros executam fotos de teste em uma ferramenta suave ou 3D a imprimem. Os ajustes finais são feitos antes do início das ferramentas difíceis.

Lista de verificação para DFM em moldagem por injeção plástica

Use esta tabela como uma referência rápida para verificações de projeto de molde de injeção comum:

Problemas de moldagem por injeção de plástico resolvidos por DFM

O DFM impede dezenas de problemas comuns de moldes de injeção antes de iniciarem.

Problemas -chave na moldagem por injeção plástica

As linhas de solda , flash , pia marcas , de tiros curtos , marcas de queimadura de , delineação de , fragilidade , de delaminação , por , jato , de anulações , de bolhas , de estripa e linhas de fluxo - todas elas aparecem quando um design de peça não segue as regras do DFM.

Estudo de caso: resolver problemas de qualidade para um dispositivo médico

Um cliente que produz pequenos componentes médicos viu altas taxas de rejeição. A análise DFM mostrou paredes finas ao lado de costelas grossas. Isso causou marcas de pia , de distorção e tiros curtos . Ajustando a espessura da parede e o design da costela, o cliente viu um aumento de 38% no rendimento e 22% de tempo de ciclo mais rápido.

Como incluir DFM no seu projeto de moldagem por injeção de plástico

Encontrando o contrato certo

Procure fornecedores que oferecem suporte antecipado com DFM. Eles deveriam:

• Use o software avançado (por exemplo, molde)

• Oferecer orientação material

• Fornecer feedback de ferramentas

• Mostre histórias de sucesso do DFM anteriores

Uma transferência de projeto de sucesso

Depois que o design da peça for finalizado após a DFM, verifique se a documentação completa:

• Arquivos CAD revisados

• Análise de fluxo de molde

• Relatórios DFM

• Bom final

Isso garante uma comunicação suave entre design e produção.

O que é um relatório DFM de moldagem por injeção (projeto para fabricação)?

Um relatório DFM é um documento abrangente. Ele analisa todos os elementos de design com base nas regras de fabricação de moldes de injeção .

O papel de um relatório DFM de moldagem por injeção

Destaca:

• Moldabilidade de peças

• Áreas de risco

• Tempo de fabricação

• Tolerâncias e ângulos de rascunho

• Drivers de custo

Conteúdo típico de um relatório DFM

Um relatório padrão do DFM inclui:

Tipo de portão e locais

Escolhendo entre portões de borda, pontas quentes, portões submarinos. O tamanho do portão afeta as linhas de fluxo , queimaduras.

Tipo de pinos ejetores e locais

A baixa colocação dos pinos pode deformar peças. Os pinos ejetores adequados melhoram a ejeção e reduzem a deformação.

Posicionamento da linha de despedida

Linhas de despedida visíveis afetam a estética. O DFM guia a linha de despedida em áreas ocultas.

Colocação de levantadores e controles deslizantes

Isso permite que os reduções sem ferramentas complexas. A colocação afeta a complexidade da ferramenta e o tempo de ciclo.

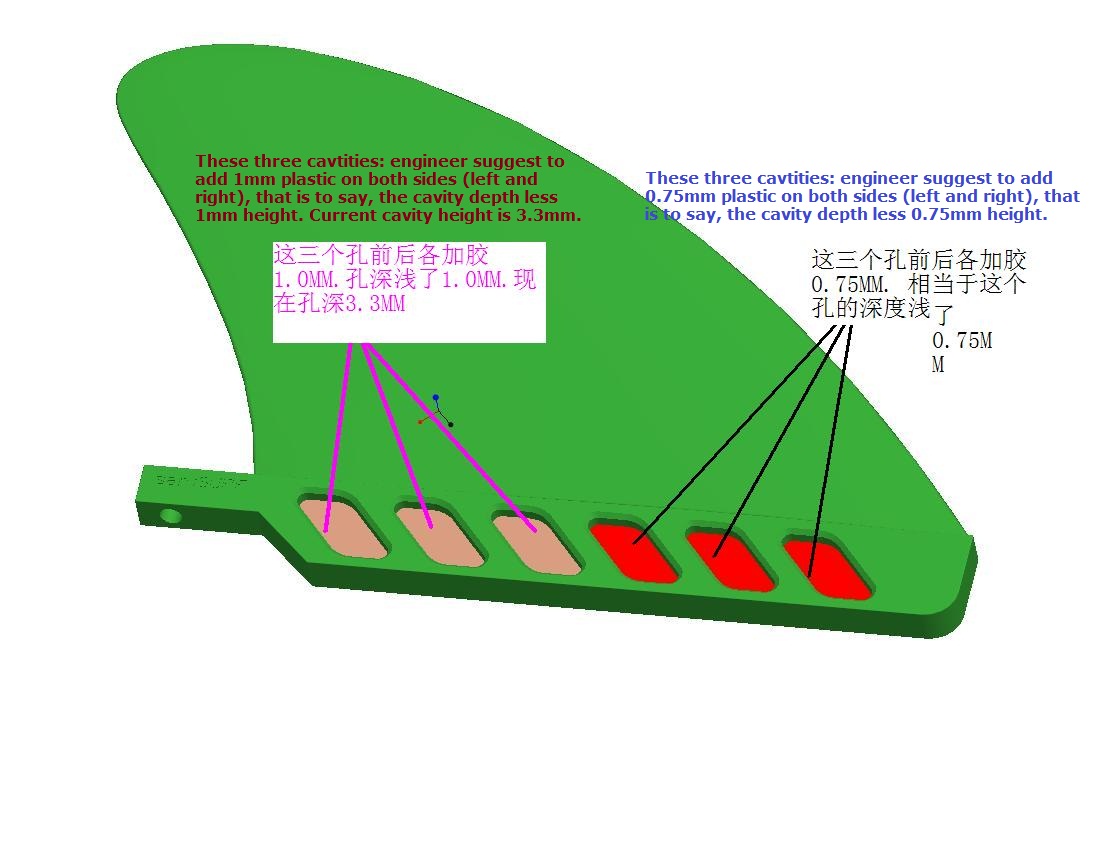

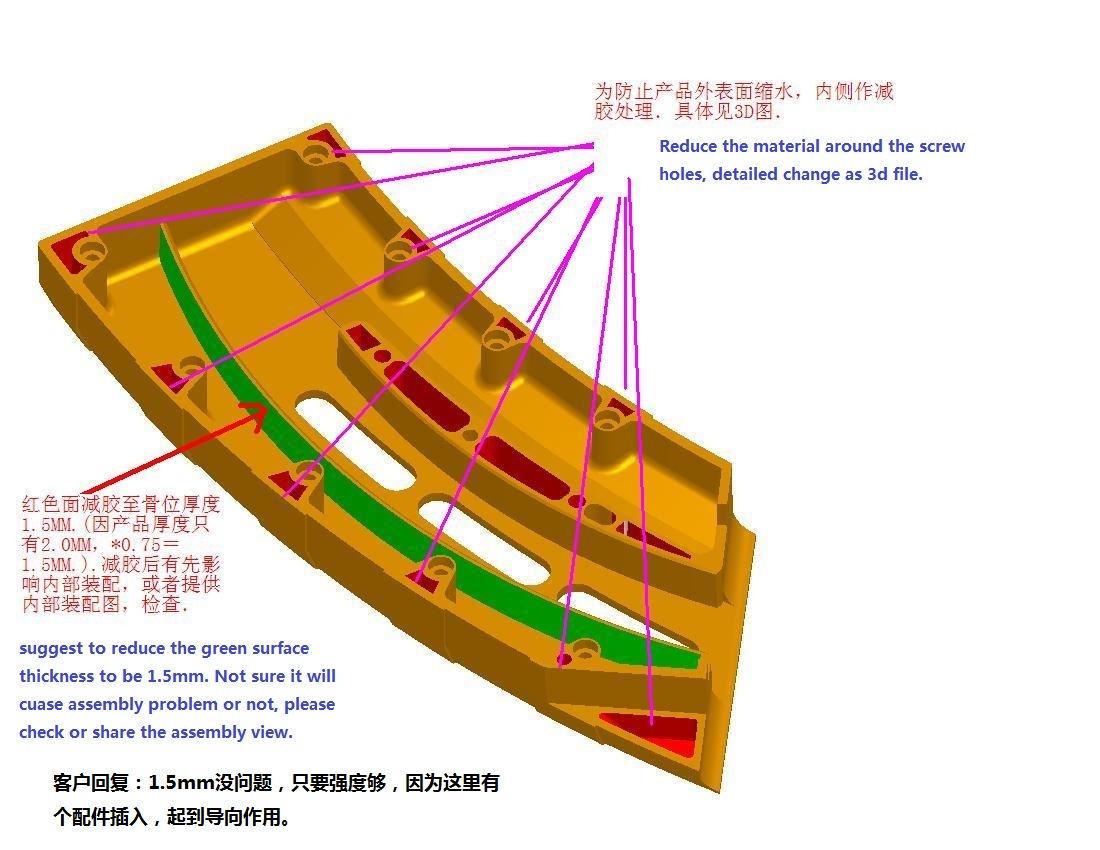

Análise de espessura de parede e costela

DFM verifica a uniformidade da parede. Paredes finas causam fotos curtas , áreas grossas causam marcas de pia.

Análise de ângulos de rascunho

O rascunho é essencial para a ejeção. Sem ele, as peças ficam, dobram ou quebram.

Possível otimização para o design da peça

O DFM fornece dicas para simplificar os recursos, reduzir custos, melhorar a força.

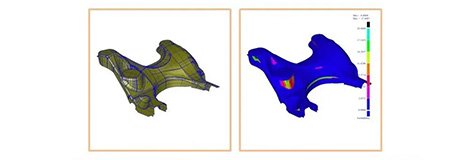

Análise de fluxo de molde (MFA)

O MFA é uma ferramenta DFM central em projetos Simula o comportamento plástico durante a injeção. de molde de injeção .

Armadilhas de ar

Simulações mostram onde o ar preso pode causar bolhas ou queimadas.

Linhas de solda

DFM e MFA prevêem linhas de solda e sugerem localizações alternativas de portão ou caminhos de fluxo.

Índice de pia

Esse número quantifica a probabilidade de as marcas de afundar . Mais baixo é melhor.

Deflexão

Prevê deformação ou flexão após a ejeção. O DFM recomenda as costelas de suporte ou as alterações de resfriamento.

Desenho de molde

Os projetos finais devem incluir desenhos de mofo. Eles mostram layouts de portão, ejetor e sistema de refrigeração. O DFM garante que esses desenhos atendam aos padrões.

Conclusão

O design da fabricação é uma fase crítica na produção de moldes de injeção . Impede defeitos, reduz os custos, melhora a qualidade. Sem DFM, você corre o risco de atrasos, retrabalho e peças ruins. Com o DFM, você obtém ferramentas mais rápidas, menos alterações e melhor desempenho.

Deseja reduzir as marcas de pia , de deformação , de linhas de solda , por vazios ou jato ? Inicie cada projeto de molde de injeção com uma análise DFM. Economiza tempo. Economiza dinheiro. Isso salva sua reputação.

Entre em contato conosco hoje. Vamos fazer do seu próximo projeto de peça plástica um sucesso!
