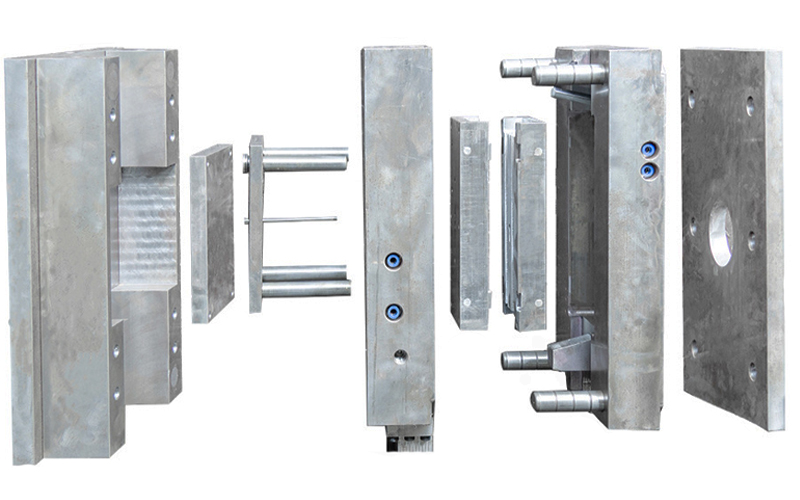

Como o grau de aço do molde afeta a qualidade da peça de injeção

O tipo de aço do molde é um dos fatores mais importantes que determina se os moldes de injeção podem produzir peças plásticas estáveis ​​e de alta qualidade ao longo do tempo. Mesmo quando dois moldes usam o mesmo projeto, layout de cavidade e conceito de resfriamento, os resultados finais da moldagem podem ser muito diferentes se os tipos de aço forem diferentes.

Isso ocorre porque o aço para moldes faz muito mais do que "manter o formato da cavidade". Ele influencia diretamente:

• transferência de calor e uniformidade de resfriamento

• resistência ao desgaste sob ciclos repetidos

• resistência à corrosão em ambientes úmidos ou quimicamente agressivos

• polibilidade para superfícies cosméticas e ópticas

• estabilidade dimensional a longo prazo sob pressão e calor

• frequência de manutenção e vida útil do molde

Na produção real, essas propriedades do aço se traduzem em resultados de qualidade muito práticos: melhor ou pior acabamento superficial, tolerâncias mais estreitas ou divergentes, mais ou menos defeitos e intervalos mais curtos ou mais longos entre manutenções.

Abaixo está uma análise prática e focada na qualidade de como o tipo de aço afeta o desempenho em moldes de injeção , o que isso significa para a qualidade das peças moldadas e como escolher o aço certo com base no tipo de resina, requisitos cosméticos, volume de produção e vida útil esperada do molde.

Por que o tipo de aço altera a qualidade das peças em moldes de injeção

O tipo de aço afeta a qualidade das peças em moldes de injeção através de vários mecanismos principais. Estas não são diferenças teóricas – elas aparecem diretamente na peça moldada e no desempenho diário da produção.

1) Desempenho térmico

O aço usado nos moldes de injeção afeta a forma como o calor se move através do molde, a uniformidade do resfriamento da cavidade e a estabilidade do processo de ciclo para ciclo.

Temperatura mais uniforme da cavidade geralmente significa:

• encolhimento mais consistente

• menos empenamento

• menos marcas de afundamento

• dimensões de peças mais estáveis

• melhor repetibilidade em longas tiragens de produção

Se o aço do molde não suportar um comportamento térmico estável – ou se sofrer fadiga térmica de longo prazo – o desempenho de resfriamento poderá lentamente se tornar menos consistente. Isso torna mais difícil manter tolerâncias rígidas e manter uma qualidade cosmética estável.

Para projetos sensíveis à qualidade, a seleção do aço deve sempre ser considerada em conjunto com o layout de resfriamento, o design da pastilha e se soluções avançadas, como são necessárias o resfriamento conformal .

2) Integridade da superfície e capacidade de polimento

As peças moldadas por injeção copiam muito de perto a superfície da cavidade. Isso significa que a condição superficial do aço tem impacto direto no acabamento final da peça.

Aços com maior limpeza e forte resposta ao polimento são mais capazes de manter:

• superfícies lisas da cavidade

• brilho consistente

• neblina inferior

• menos arranhões finos ou microdefeitos

• melhor estabilidade de aparência a longo prazo

Isto é especialmente crítico para:

• peças transparentes

• caixas de alto brilho

• componentes cosméticos decorativos

• peças ópticas que requerem polimento espelhado

Se o aço tiver baixa capacidade de polimento, impurezas ou menor resistência a danos superficiais, a superfície da peça pode perder gradualmente clareza e consistência – mesmo que o molde tenha sido inicialmente bem acabado.

3) Resistência ao desgaste

Muitos materiais plásticos não são delicados com os moldes de injeção. Resinas preenchidas com fibra de vidro, cargas minerais, retardadores de chama ou material reciclado podem desgastar superfícies de cavidades, comportas, corredores, fechamentos, corrediças e aberturas de ventilação ao longo do tempo.

A forte resistência ao desgaste ajuda a manter:

• geometria do portão

• vedação de fechamento

• condição da linha de partição

• dimensões da cavidade

• comportamento de fluxo estável

Quando o desgaste se desenvolve, geralmente surgem problemas de qualidade. O molde pode começar a produzir:

• mais brilho

• desvio de dimensão

• maior variação entre peças

• comportamento de embalagem instável

• incompatibilidade visível nas linhas de separação

É por isso que a escolha do aço se torna especialmente importante para materiais abrasivos e produção de alto volume.

4) Resistência à corrosão

Algumas resinas, aditivos, retardadores de chama, agentes de limpeza e condições de armazenamento criam um ambiente corrosivo dentro dos moldes de injeção. Com o tempo, isso pode levar à oxidação da superfície, ferrugem ou microcorrosão.

Mesmo defeitos de corrosão muito pequenos podem criar grandes problemas de qualidade das peças, tais como:

• neblina em partes claras

• inconsistência de brilho em superfícies cosméticas

• manchas pretas ou manchas

• mau desempenho de ventilação

• aderência local ou marcas de arrasto durante a ejeção

Uma boa resistência à corrosão é especialmente importante durante a moldagem:

• PVC ou materiais corrosivos

• resinas retardadoras de chama

• alguns plásticos médicos e especiais

• moldes armazenados em condições úmidas

• moldes que requerem limpeza ou lavagem frequente

Para essas aplicações, aços inoxidáveis ​​para moldes, como S136 / 1.2316, são frequentemente selecionados porque protegem a qualidade da aparência e a estabilidade do molde a longo prazo.

Como o tipo de aço se conecta a defeitos comuns de peças

Os compradores muitas vezes veem defeitos na produção sem perceber imediatamente que o tipo de aço é parte da causa raiz. Abaixo está um mapa prático de defeitos que mostra como a escolha do aço em moldes de injeção pode afetar peças moldadas reais ao longo do tempo.

Flash aumentando com o tempo

Frequentemente associado ao aço que é muito macio, ao desgaste nas válvulas de corte, aos danos nas linhas de partição ou à degradação das bordas dos respiradouros. À medida que as superfícies de vedação se desgastam, as rebarbas tornam-se mais prováveis ​​e podem piorar gradualmente.

Inconsistência de neblina ou brilho

Freqüentemente causado por baixa capacidade de polimento, baixa limpeza do aço, microcorrosão, corrosão ou retrabalho repetido da superfície da cavidade. As peças cosméticas são especialmente sensíveis a isso.

Desvio dimensional

Pode ser resultado do desgaste em comportas, corrediças, núcleos ou regiões de corte, bem como de estresse térmico de longo prazo. A fraca estabilidade dimensional torna mais difícil manter a tolerância em longos ciclos de produção.

Marcas coladas ou arrastadas

Frequentemente associado a danos superficiais, escoriações, baixa retenção de polimento ou equilíbrio incorreto entre dureza e tenacidade. Os problemas de ejeção muitas vezes pioram à medida que o mofo envelhece.

Marcas de queimadura ou tiros curtos

Nem sempre causado apenas pelo aço, mas o aço com baixa resistência à corrosão pode permitir que as aberturas se degradem mais rapidamente. Depósitos ou corrosão nas aberturas de ventilação reduzem a evacuação do ar, o que aumenta o risco de queimadura e a instabilidade do enchimento.

Manchas ou manchas superficiais

Às vezes causada por ferrugem, quebra da superfície do aço, contaminação em micro-perfurações ou reparos repetidos de cavidades. Isto é particularmente prejudicial para produtos de consumo visíveis.

Incompatibilidade de linha de partição

Se ocorrer desgaste no alinhamento do molde ou nas superfícies de fechamento, a peça moldada poderá começar a apresentar incompatibilidade, rebarbas ou ajuste inconsistente, especialmente em moldes de alto volume.

Tabela de comparação rápida para aços para moldes comuns

Esta é uma comparação simplificada para seleção de aço em moldes de injeção. O desempenho exato depende da origem do fornecedor, da rota de processamento, do tratamento térmico , da meta de dureza e das práticas de manutenção.

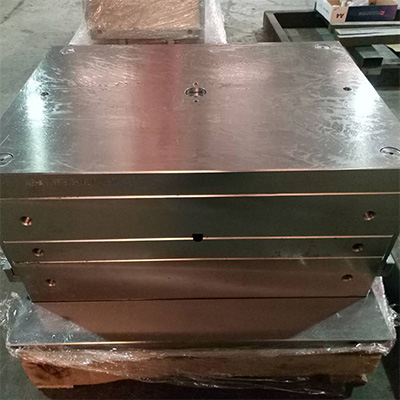

Tipos comuns de aço para moldes e o que eles significam na prática

Para tornar a seleção do aço mais prática, é útil entender como as famílias de aços comuns são normalmente usadas em moldes de injeção.

Aços classe P20/718

Eles são amplamente utilizados para moldes de injeção de uso geral porque são usinados com relativa facilidade e oferecem um bom equilíbrio entre custo e desempenho.

Muitas vezes são adequados para:

• produção de médio volume

• peças de consumo padrão

• resinas não abrasivas

• projetos onde não é necessário polimento extremo ou resistência à corrosão

No entanto, eles podem não resistir tão bem em longos períodos com materiais agressivos. Com o tempo, o desgaste da cavidade, o desgaste da ventilação e a corrosão podem reduzir a consistência da qualidade.

Aços classe H13

H13 é uma escolha comum para ferramentas exigentes onde a alta contagem de ciclos, materiais abrasivos ou tensões estruturais tornam a durabilidade crítica.

Muitas vezes é selecionado para:

• plásticos de engenharia cheios de vidro

• produção em alto volume

• moldes com alta tensão em machos, corrediças e portas

• aplicações onde a retenção dimensional de longo prazo é importante

A combinação de tenacidade, potencial de dureza e resistência à fadiga térmica do H13 o torna útil para muitos moldes de longa vida útil. No entanto, por não ser inoxidável, o controle da corrosão ainda é importante.

Aços inoxidáveis ​​para moldes como S136 / 1.2316

Esses aços são frequentemente usados ​​quando o acabamento superficial e a proteção contra corrosão são especialmente importantes.

Eles são comumente escolhidos para:

• peças claras ou brilhantes

• aplicações médicas e cosméticas

• condições de armazenamento úmido

• resinas ou aditivos corrosivos

• moldes que devem reter alto desempenho cosmético por longos períodos

Sua maior vantagem é que a boa resistência à corrosão protege a superfície da cavidade contra microcorrosões, o que ajuda a preservar o brilho, a clareza e a qualidade da ventilação.

Como a dureza, HRC e tratamento térmico afetam a qualidade da peça

O tipo de aço por si só não determina o desempenho. O resultado final também depende muito do nível de dureza, da meta de HRC e da qualidade do tratamento térmico..

Por que o CDH é importante

HRC refere-se à dureza Rockwell, uma forma comum de descrever a dureza do aço após o tratamento. Em geral:

• HRC mais alto pode melhorar a resistência ao desgaste

• HRC mais baixo pode melhorar a usinabilidade e, às vezes, a tenacidade

• o HRC certo depende da aplicação, não apenas de “quanto mais difícil, melhor”.

Se a dureza for muito baixa, as válvulas e comportas poderão desgastar-se muito rapidamente. Se a dureza for muito alta sem a tenacidade adequada, as bordas poderão lascar ou rachar.

Por que o tratamento térmico é importante

Mesmo um excelente tipo de aço pode apresentar desempenho inferior se o tratamento térmico for mal controlado. O tratamento incorreto pode levar a:

• distorção

• estresse interno

• dimensões instáveis

• tenacidade reduzida

• comportamento de polimento inconsistente

• vida útil do molde reduzida

É por isso que a seleção do aço deve sempre ser combinada com a meta de dureza correta e um processo de tratamento térmico confiável.

Como o tipo de aço afeta a qualidade das peças cosméticas

Para peças cosméticas, o impacto na qualidade da escolha do aço é ainda mais visível. O aço determina se a cavidade pode alcançar e manter um acabamento estável de alta qualidade.

Um aço melhor para moldes cosméticos geralmente ajuda com:

• retenção de brilho em longas tiragens de produção

• risco reduzido de neblina e manchas

• melhor consistência de polimento após reparo ou manutenção

• menor risco de manchas de corrosão

• melhor repetibilidade da aparência em cavidades

Se uma peça exigir aparência premium – especialmente preto brilhante, acabamento piano, lentes transparentes ou superfícies de marca visíveis – a qualidade do aço não deve ser tratada como um item de custo secundário. Faz parte da estratégia de qualidade do produto.

Como o tipo de aço afeta a vida útil da ferramenta e a estabilidade da produção

Um molde que começa bem, mas se deteriora rapidamente, pode gerar mais custos do que uma melhor escolha inicial de aço. Na produção, a vida útil da ferramenta e a qualidade da peça estão intimamente ligadas.

Uma escolha de aço mais resistente geralmente melhora:

• estabilidade a longo prazo

• intervalos de manutenção

• consistência cavidade a cavidade

• estabilidade da janela do processo

• repetibilidade em vários lotes de produção

Isto é especialmente importante quando se espera que o molde:

• rodar por centenas de milhares ou milhões de ciclos

• moldar materiais de engenharia abrasivos

• manter tolerâncias rígidas ao longo do tempo

• apoiar múltiplas campanhas de produção ao longo dos anos

Em muitos casos, os compradores se concentram no preço inicial do molde, mas a questão mais importante é: por quanto tempo o molde continuará produzindo peças aceitáveis ​​sem desvios de qualidade?

Tratamentos de superfície e revestimentos: úteis, mas não um substituto

A engenharia de superfície pode melhorar o desempenho do molde, mas não deve ser usada para compensar o aço base errado.

Nitretação

A nitretação pode aumentar a dureza superficial e melhorar o comportamento do desgaste em alguns componentes da ferramenta. É útil quando a durabilidade da superfície é importante, mas o resultado ainda depende de ter um aço adequado por baixo.

Revestimento PVD

O revestimento PVD pode melhorar a resistência ao desgaste, reduzir a aderência e, às vezes, melhorar o comportamento de desmoldagem. É frequentemente usado em áreas de alto desgaste ou alto atrito.

EDM e pós-processamento

A EDM é frequentemente necessária para geometrias complexas de moldes, mas as superfícies EDM podem precisar de acabamento adicional dependendo da aplicação. O aço ainda deve responder bem ao polimento, texturização ou revestimento após o trabalho de EDM.

Limitação importante

Nem a nitretação nem o revestimento PVD podem corrigir totalmente a má seleção do aço base. Se o aço tiver baixa tenacidade, baixa capacidade de polimento, fraca resistência à corrosão ou baixa estabilidade térmica, os revestimentos resolvem apenas parte do problema.

Projeto de resfriamento, escolha de aço e resfriamento conformado

O tipo de aço é apenas um lado do desempenho térmico. O design de resfriamento é o outro.

Os canais de resfriamento perfurados tradicionais funcionam bem em muitos moldes, mas para geometrias difíceis ou controle rigoroso de empenamento, o resfriamento avançado pode fazer uma grande diferença. É aí que o resfriamento conformal se torna relevante.

Por que o resfriamento conformal é importante

O resfriamento conforme segue o formato da cavidade mais de perto do que os canais perfurados diretamente. Isso melhora a uniformidade da temperatura, o que pode levar a:

• empenamento inferior

• resfriamento mais rápido e uniforme

• menor variação de encolhimento

• melhor consistência do ciclo

• repetibilidade dimensional melhorada

Relação com a seleção do aço

O resfriamento conformal é frequentemente usado em combinação com estratégias de ferramentas avançadas e deve ser considerado juntamente com a escolha do aço, o projeto da pastilha e as metas de produção. Melhor controle térmico e melhor aço juntos geralmente produzem uma qualidade mais estável do que qualquer um deles sozinho.

Como escolher o tipo de aço para moldes de injeção

Aqui estão regras práticas de decisão para escolher o tipo de aço de forma mais rápida e eficaz.

Se sua resina for abrasiva

Para materiais com enchimento de vidro ou com enchimento mineral, priorize uma forte resistência ao desgaste . Os aços da classe H13 ou aços para ferramentas igualmente duráveis ​​são muitas vezes melhores escolhas porque ajudam a manter a geometria da comporta, os fechamentos e a condição da superfície.

Se sua peça precisar de alto brilho ou clareza óptica

Escolha aço com forte capacidade de polimento espelhado , alta limpeza e qualidade de superfície estável. Os graus de aço inoxidável são frequentemente preferidos quando o desempenho cosmético a longo prazo é importante.

Se o risco de corrosão for alto

Quando o molde enfrentar umidade, aditivos agressivos, materiais retardadores de chama ou limpeza frequente, priorize a forte resistência à corrosão . Os aços inoxidáveis ​​para moldes geralmente compensam o custo adicional.

Se o volume de produção for alto

Moldes de alto volume se beneficiam de maior a longo prazo estabilidade dimensional , melhor desempenho ao desgaste e melhor resistência a tensões repetidas. Nestes casos, o aço deve ser selecionado pela qualidade do ciclo de vida e não apenas pelo custo inicial.

Se o tempo de ciclo e o empenamento são importantes

Vá além do aço e avalie o sistema térmico total, incluindo materiais de inserção, layout de resfriamento e se o resfriamento conformal pode melhorar a repetibilidade.

Se você planeja usar revestimentos ou tratamentos

Tratamentos como nitretação e revestimento PVD podem ajudar, mas funcionam melhor quando o aço base já é apropriado para a aplicação.

O que o “Better Steel” geralmente melhora em moldes de injeção

A atualização do tipo de aço em moldes de injeção geralmente melhora a qualidade da peça das seguintes maneiras:

• acabamento superficial mais consistente em longas tiragens

• menos desvio de flash porque os fechamentos permanecem mais apertados por mais tempo

• melhor repetibilidade de tolerância devido ao melhor comportamento ao desgaste e estabilidade térmica

• menores taxas de defeitos em peças cosméticas

• menos reparos de polimento e menos remoção de ferrugem

• melhor condição de ventilação e comportamento de enchimento mais estável

• menor custo de manutenção a longo prazo

• vida útil do molde mais previsível

Em outras palavras, um aço melhor geralmente não melhora apenas a “durabilidade do molde”. Ele melhora a capacidade do molde de continuar fabricando peças boas de forma consistente.

Quando o aço de baixo custo ainda é aceitável

Nem todo projeto precisa de aço premium. Um aço de uso geral de baixo custo ainda pode ser aceitável quando:

• o volume de produção é limitado

• a resina não é abrasiva ou corrosiva

• os requisitos cosméticos são moderados

• dimensões não são extremamente críticas

• não se espera que o molde dure por muito tempo

A chave é o alinhamento. Os problemas acontecem quando o aço de baixo custo é usado em uma aplicação de alta demanda que na verdade requer maior desgaste, melhor resistência à corrosão ou melhor retenção de polimento.

Uma mentalidade prática de seleção de aço para compradores

Ao avaliar a escolha do aço para moldes de injeção, os compradores devem evitar perguntar apenas: “Qual aço é mais barato?”

Qual aço pode manter a qualidade necessária da peça durante toda a vida útil esperada deste molde?

Para responder a isso, considere:

• tipo de resina

• conteúdo de preenchimento

• volume de produção alvo

• requisitos de aparência

• necessidades de tolerância

• expectativas de manutenção

• ambiente de armazenamento

• se serão usados ​​revestimentos ou resfriamento avançado

Um molde não é apenas um projeto de usinagem. É uma ferramenta de produção de longo prazo. O tipo de aço deve ser escolhido de acordo com o desempenho da ferramenta ao longo do tempo – e não apenas com o modo como ela é construída no primeiro dia.

Perguntas frequentes

Por que o tipo de aço afeta tanto o acabamento superficial das peças?

Porque os moldes de injeção reproduzem a superfície da cavidade com muita precisão. A limpeza do aço, a resposta ao polimento e a resistência ao microcorrosão determinam se o brilho permanece estável ou se degrada gradualmente em opacidade, arranhões ou manchas superficiais.

O aço mais duro é sempre melhor para moldes de injeção?

Não. Um HRC mais alto pode melhorar a resistência ao desgaste, mas se a tenacidade for insuficiente, podem aparecer microfissuras, lascas ou danos nas bordas. A melhor escolha é o equilíbrio de dureza certo para a aplicação.

Quando o aço inoxidável é necessário para moldes de injeção?

Os aços inoxidáveis ​​para moldes são especialmente úteis quando o risco de corrosão é alto, quando o molde será armazenado em condições úmidas ou quando peças transparentes/de alto brilho precisam de qualidade de superfície estável a longo prazo.

Posso confiar em revestimentos em vez de escolher um tipo de aço melhor?

Geralmente não. O revestimento PVD e a nitretação podem melhorar a durabilidade e o comportamento de desmoldagem, mas não podem compensar totalmente a fraca capacidade de polimento, a baixa tenacidade, o fraco desempenho térmico ou o aço base sensível à corrosão.

A EDM afeta a qualidade final da peça?

Pode. A EDM é necessária para muitas características complexas, mas as superfícies da EDM podem precisar de polimento ou acabamento adicional, dependendo dos requisitos cosméticos. A resposta do aço após o EDM faz parte do quadro geral de qualidade.

O aço melhor reduz automaticamente o empenamento?

Não por si só. O aço pode suportar melhor estabilidade térmica, mas o empenamento também é fortemente influenciado pelo layout de resfriamento, pelo design da peça, pelo comportamento da resina e pelo de soluções como uso o resfriamento conformal .
