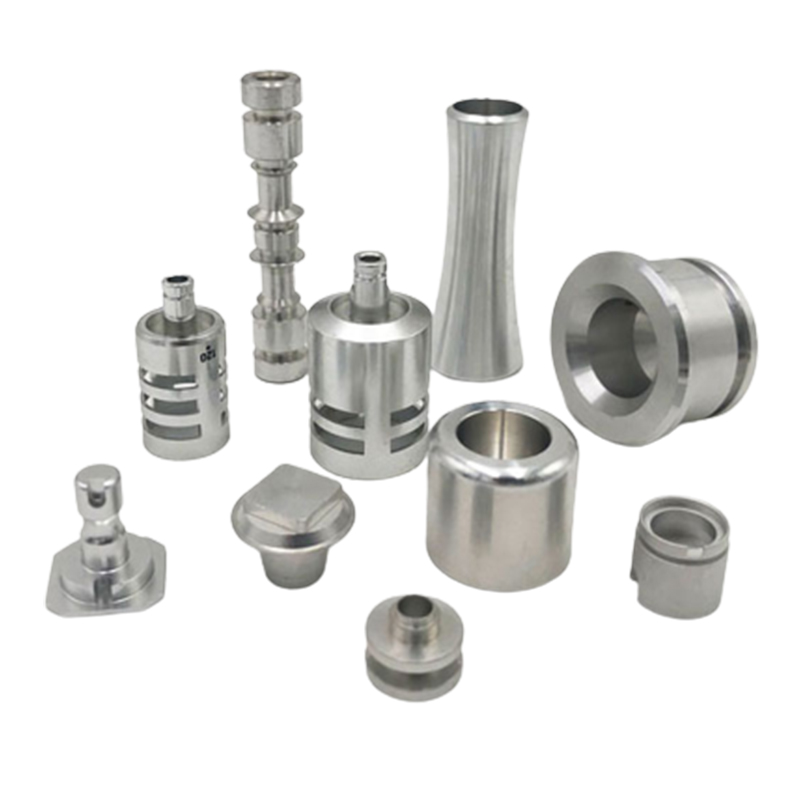

Na fabricação aeroespacial, a margem de erro é zero; a falha de componentes acarreta consequências catastróficas em termos de segurança e financeiras, exigindo processos de fabricação que garantam precisão absoluta para aeronaves e espaçonaves. As equipes de compras e engenharia devem adquirir peças complexas e de alta tolerância de ligas difíceis de usinar, como titânio e Inconel, ao mesmo tempo em que equilibram a escalabilidade da produção, a conformidade regulatória rigorosa e a confiabilidade da cadeia de suprimentos. Avaliar como a usinagem CNC para o setor aeroespacial aborda exatamente essas restrições – por meio de recursos avançados de múltiplos eixos, automação de processos, controle de qualidade rigoroso e fluxos de trabalho certificados – é fundamental para selecionar a abordagem de fabricação e o parceiro certos para componentes críticos de voo.
Requisitos rigorosos de tolerância: A usinagem CNC aeroespacial atinge rotineiramente tolerâncias tão estreitas quanto ±0,0001 polegadas, essenciais para a segurança e confiabilidade da propulsão, sistemas aviônicos e montagens de naves espaciais.
Complexidade do material: O processo é exclusivamente capaz de lidar com materiais com alta relação resistência/peso, incluindo titânio, inconel e alumínio da série 7000, embora estes exijam ferramentas e conhecimentos especializados.
Linhas de base regulatórias: A parceria com instalações que possuem certificações AS9100, ITAR e CMMC emergentes é um pré-requisito inegociável para garantir rastreabilidade, segurança de dados e conformidade em peças usinadas aeroespaciais.
Fornecimento estratégico: Avaliar um parceiro de usinagem CNC requer olhar além das capacidades da máquina para avaliar seus sistemas de gerenciamento de qualidade (SGQ), processos de inspeção do primeiro artigo (FAI) e estratégias de mitigação de riscos da cadeia de suprimentos.
A fabricação aeroespacial opera sob requisitos básicos extremos. Os componentes devem suportar grandes flutuações de temperatura, ambientes de alta vibração e intenso estresse mecânico. A resiliência ambiental é um requisito difícil. A redução de peso serve como outro critério primário de sucesso. Cada grama removida de uma fuselagem melhora a eficiência de combustível e a capacidade de carga útil. A repetibilidade geométrica absoluta é obrigatória em todas as execuções de produção. Uma peça de reposição fabricada hoje deve corresponder perfeitamente ao componente original produzido há cinco anos. Esses critérios rigorosos eliminam a consideração de métodos de fabricação manual, forçando os engenheiros a confiar em processos subtrativos automatizados e altamente controlados.
O controle numérico computadorizado elimina a variabilidade manual no chão de fábrica. Os operadores não giram os volantes; o software aciona servo motores e parafusos de esfera com precisão microscópica. Essa automação garante uma produção consistente e escalável de geometrias complexas. Os centros de usinagem modernos utilizam conjuntos de paletes automatizados e trocadores de ferramentas que trocam as ferramentas de corte em segundos, sem intervenção humana. Os sistemas de carregamento robótico alimentam os tarugos brutos na máquina e removem as peças acabadas. Esses sistemas permitem a fabricação sem iluminação, onde as máquinas funcionam sem supervisão durante a noite. Este nível de automação satisfaz diretamente os critérios de sucesso aeroespacial, maximizando o rendimento, garantindo a precisão dimensional e minimizando as taxas de refugo.
A linha digital conecta o projeto de engenharia diretamente à produção física. Engenheiros criam modelos 3D usando software de design aeroespacial. O software de Manufatura Assistida por Computador (CAM) então traduz esses modelos em caminhos de ferramenta de máquina. Este processo gera o código G que determina a velocidade do fuso, a taxa de avanço e o movimento do eixo. Softwares de simulação avançados, como o Vericut, verificam os percursos da ferramenta antes do início do corte. Isso evita travamentos catastróficos da máquina e garante que a intenção do projeto se traduza perfeitamente no componente físico. A integração perfeita de CAD/CAM não deixa espaço para interpretações erradas no chão de fábrica, permitindo que os programadores otimizem o envolvimento da ferramenta e estendam a vida útil da pastilha.
O desenvolvimento aeroespacial requer iterações rápidas. Os engenheiros devem testar vários projetos antes de finalizar um componente pronto para voo. A usinagem preenche a lacuna entre a prototipagem rápida de P&D e a produção em grande escala. Ao contrário da moldagem por injeção ou fundição de precisão, a fabricação subtrativa não requer moldes personalizados caros. Uma alteração no projeto requer simplesmente uma atualização do percurso da ferramenta e, potencialmente, um novo conjunto de mandíbulas macias. Depois que um protótipo passa na validação, exatamente o mesmo programa de máquina é ampliado para produção. Essa flexibilidade acelera o tempo de colocação no mercado de novas plataformas aeroespaciais e permite que os fabricantes bloqueiem os parâmetros do processo no início do ciclo de desenvolvimento.
Os motores a jato operam em condições extremas. A fabricação de pás de turbinas, discos de compressores, discos de ventiladores e bicos de combustível requer precisão absoluta. Essas peças ficam na seção quente do motor, exigindo resistência a altas temperaturas e perfis aerodinâmicos complexos. As tecnologias aeroespaciais avançadas de usinagem cnc se destacam aqui. Os moinhos multieixos esculpem intrincados canais de resfriamento nas pás da turbina, evitando que as pás derretam durante o vôo. Os centros de torneamento de precisão usinam discos compressores para manter o equilíbrio rotacional perfeito. Os perfis de raiz de abeto nas pás da turbina exigem operações especializadas de retificação e brochamento para garantir que eles travem com segurança no rotor da turbina sob cargas centrífugas maciças.
A fuselagem fornece o esqueleto estrutural de uma aeronave. As nervuras das asas, anteparas e estruturas da fuselagem suportam enormes cargas de voo. Os fabricantes confiam cada vez mais na usinagem monolítica para essas peças. Isso envolve fresar um componente a partir de um único tarugo sólido de material, muitas vezes ocupando até 90% do bloco original. Peças monolíticas substituem montagens rebitadas complexas. A eliminação de fixadores reduz o peso e remove possíveis pontos de falha por fadiga. As fresadoras de pórtico de alta velocidade utilizam dispositivos de fixação a vácuo para usinar essas grandes estruturas de alumínio de paredes finas sem induzir trepidação ou distorção dimensional.
A exploração espacial apresenta desafios de fabricação únicos. As carcaças dos satélites, os componentes dos propulsores e os mecanismos de implantação orbital enfrentam condições brutais. Eles suportam flutuações térmicas extremas e operam em um vácuo intenso. Esses componentes aeroespaciais de precisão não devem liberar gases ou deformar em órbita. Os processos de usinagem devem levar em conta a expansão e contração do material, muitas vezes utilizando ligas especializadas como Invar ou Kovar. Os bicos propulsores exigem geometrias internas perfeitas para direcionar os gases de exaustão com eficiência. Os invólucros de satélite usinados protegem delicados sensores ópticos e matrizes de comunicação contra radiação e impactos de micrometeoróides, exigindo acabamentos superficiais excepcionais para vedações correspondentes.
As aeronaves modernas dependem de eletrônicos sofisticados. Os sistemas aviônicos controlam a navegação, a comunicação e o gerenciamento de voo. A usinagem de precisão fornece os invólucros de proteção para esses componentes eletrônicos sensíveis. Os dissipadores de calor são fresados com aletas finas e profundas para dissipar as cargas térmicas das placas de circuito. As caixas de radar exigem espessuras de parede precisas para permitir a transmissão do sinal sem interferência. Pequenos componentes conectados, como conectores elétricos, invólucros de blindagem EMI e invólucros de micro-ondas, exigem microusinagem detalhada. As tolerâncias nessas peças geralmente atingem o nível de mícron de um dígito, exigindo fusos de alta rotação e fresas de topo em miniatura.
O trem de pouso absorve o enorme impacto de uma aeronave pousando. Esses sistemas dependem fortemente de operações de torneamento para peças redondas e cilíndricas de alta tensão. Atuadores, suportes do trem de pouso e coletores hidráulicos suportam pressões extremas de fluidos. Materiais como aço de alta resistência 300M são comumente usados. Acabamentos superficiais superiores são essenciais para esses componentes. Um arranhão microscópico em um cilindro hidráulico pode comprometer a integridade da vedação, causando vazamentos de fluido e falha do sistema. Os maquinistas usam operações especializadas de perfuração profunda, brunimento e polimento de rolos após o torneamento para obter acabamentos superficiais espelhados em vedações e hastes de pistão.
O titânio domina as aplicações aeroespaciais de alto estresse. Oferece uma relação resistência-peso excepcional e resistência superior à corrosão. Os engenheiros especificam o Ti-6Al-4V para componentes de trem de pouso, suportes de motor e fixadores estruturais críticos. No entanto, a usinagem do titânio apresenta sérios desafios. Possui baixa condutividade térmica, o que significa transferência de calor para a ferramenta de corte e não para o cavaco. Isso causa rápido desgaste da ferramenta e deformação plástica da aresta de corte. Os maquinistas combatem isso usando refrigeração de alta pressão através da ferramenta (geralmente excedendo 1.000 PSI), configurações rígidas da máquina e taxas de avanço otimizadas que mantêm uma carga de cavacos constante para evitar o endurecimento por trabalho.
O alumínio continua sendo o carro-chefe da indústria aeroespacial. Ligas como 7075 e 6061 proporcionam excelente resistência enquanto mantêm o peso baixo. Os fabricantes usam alumínio extensivamente para componentes estruturais leves, revestimentos de asas e estruturas de fuselagem. Possui excelente usinabilidade. As técnicas de usinagem de alta velocidade (HSM) utilizam fusos de 30.000 RPM e porta-ferramentas de ajuste retrátil para remover grandes quantidades de alumínio rapidamente. Estratégias de corte adequadas, como fresamento dinâmico, evitam o empenamento do material durante a remoção agressiva de material. Muitas vezes são necessárias operações de alívio de tensões entre passes de desbaste e acabamento para manter a estabilidade dimensional.
As seções quentes dos motores a jato requerem materiais que sobrevivam a temperaturas infernais. O Inconel e outras superligas à base de níquel mantêm sua resistência próxima aos seus pontos de fusão. Eles resistem à oxidação e à deformação por fluência. A usinagem desses materiais é notoriamente difícil. Eles endurecem rapidamente durante o corte. Se uma ferramenta esfregar em vez de cortar, a superfície do material endurece, destruindo a pastilha imediatamente. A usinagem de Inconel requer percursos de ferramenta avançados, máquinas-ferramentas altamente rígidas e ferramentas especializadas de cerâmica ou metal duro reforçadas, operando em taxas de metragem de superfície específicas para cisalhar o material de maneira eficaz.
Nem todas as peças aeroespaciais são metálicas. Os plásticos de engenharia avançada desempenham um papel importante na redução de peso. Materiais como PEEK, Torlon e PTFE oferecem alta resistência, resistência química e excelente isolamento elétrico. Os fabricantes os utilizam para interiores de cabines, grampos para passagem de fios e suportes não estruturais. A usinagem de plásticos requer canais afiados e polidos para evitar derretimento ou manchas no material. O acúmulo de calor deve ser rigorosamente controlado. A fixação adequada é vital para evitar a distorção desses materiais flexíveis durante o processo de corte, muitas vezes exigindo mandíbulas macias personalizadas ou mandris a vácuo.
Parâmetros de usinagem aeroespacial por material
Grau de material | Aplicação Aeroespacial Primária | Nível de usinabilidade | Estratégia Típica de Ferramentas |
|---|---|---|---|
Titânio (Ti-6Al-4V) | Trem de pouso, suportes de motor, fixadores | Difícil | Pastilhas de metal duro, refrigeração de alta pressão, baixo SFM |
Alumínio (7075-T6) | Costelas de asa, estruturas de fuselagem, anteparas | Excelente | Aço/carboneto de alta velocidade, alta rotação, fresamento dinâmico |
Inconel 718 | Lâminas de turbina, sistemas de exaustão | Extremamente difícil | Pastilhas cerâmicas, configurações rígidas, carga constante de cavacos |
Espiar | Interiores de cabine, isoladores elétricos | Bom | Canais polidos, arestas de corte afiadas, baixa geração de calor |
Aço Inoxidável (17-4 PH) | Atuadores, coletores hidráulicos | Moderado | Metal duro revestido, refrigeração por inundação, fixação rígida |
A gestão da qualidade é a espinha dorsal da fabricação aeroespacial. A ISO 9001 fornece uma linha de base, mas a AS9100 Rev D é a norma obrigatória para a indústria aeroespacial. Esta certificação exige gerenciamento rigoroso de riscos, controle de configuração e responsabilidade do fornecedor. Requer rastreabilidade absoluta desde os lotes de aquecimento da matéria-prima até o componente final instalado. As instalações que possuem a certificação AS9100 demonstram que possuem sistemas implementados para prevenir defeitos, gerenciar quadros de ações corretivas e garantir a melhoria contínua em todas as operações do chão de fábrica.
Os projetos aeroespaciais de defesa envolvem dados confidenciais de segurança nacional. As instalações que manuseiam relacionadas à defesa peças usinadas aeroespaciais devem manter o registro ITAR (Regulamento Internacional de Tráfego de Armas). Este requisito legal controla o acesso a dados técnicos e hardware, restringindo-o ao pessoal autorizado. Além disso, a Certificação do Modelo de Maturidade em Segurança Cibernética (CMMC) está se tornando cada vez mais crítica. CMMC garante que os fabricantes protejam arquivos CAD confidenciais e propriedade intelectual contra ameaças cibernéticas. Servidores seguros, transferências de arquivos criptografados e controles rígidos de acesso físico são obrigatórios para conformidade.
As máquinas tradicionais de 3 eixos movem-se linearmente ao longo dos eixos X, Y e Z. As máquinas de 5 eixos adicionam dois eixos rotacionais, normalmente por meio de uma mesa munhão ou cabeçote giratório. Essa capacidade é vital para aplicações aeroespaciais. A usinagem de 5 eixos permite que a ferramenta de corte se aproxime da peça de trabalho de praticamente qualquer ângulo. Reduz os tempos de configuração ao permitir que uma peça seja usinada nos cinco lados em uma única operação. Isso minimiza o erro humano associado ao reposicionamento manual de peças. Ele também permite a usinagem contínua e simultânea de superfícies com contornos complexos, como impulsores, blisks e pás de turbinas.
O controle de qualidade aeroespacial depende de metrologia avançada. Máquinas de medição por coordenadas (CMM) verificam dimensionamento e tolerâncias geométricas complexas (GD&T). Essas máquinas usam sondas de toque ou lasers de varredura para medir peças até o mícron. Requisitos rigorosos de rugosidade superficial (Ra) determinam a eficiência aerodinâmica e a vedação hidráulica. Os inspetores usam perfilômetros para verificar o acabamento superficial. O relatório AS9102 First Article Inspection (FAI) é uma prática padrão, fornecendo documentação abrangente que comprova que a primeira peça de produção atende a todas as especificações de engenharia. Os testes não destrutivos (NDT), como o corante penetrante e a inspeção ultrassônica, verificam a integridade interna sem destruir a peça.
A manufatura aditiva (impressão 3D) está ganhando força na indústria aeroespacial. É excelente na criação de geometrias internas complexas, como canais de resfriamento conformados, que as ferramentas subtrativas não conseguem alcançar. No entanto, a usinagem permanece superior em termos de volume de produção, propriedades do material e acabamento superficial. As peças usinadas exibem estruturas de grãos uniformes e resistência à fadiga superior em comparação com a estrutura em camadas das peças impressas. Freqüentemente, os fabricantes usam uma abordagem híbrida. Eles imprimem ou fundem em 3D um componente com formato quase final e, em seguida, usam fresamento e torneamento de precisão para atingir as tolerâncias finais apertadas nas superfícies de contato e nos mancais dos rolamentos.
Vários fatores influenciam o custo final por peça na usinagem aeroespacial. A taxa de remoção de material (MRR) e o tempo de ciclo são os principais impulsionadores; tempos de usinagem mais longos aumentam os custos. Materiais exóticos como o Inconel reduzem drasticamente os tempos de ciclo e aumentam os custos de ferramentas consumíveis. As altas taxas de sucata em tarugos de titânio caros destroem as margens de lucro. Os engenheiros devem avaliar o compromisso entre projetar visando a capacidade de fabricação (DFM) e alcançar o desempenho aerodinâmico ideal. Abrir raios de canto internos para acomodar fresas de topo maiores ou padronizar tamanhos de furos roscados pode reduzir drasticamente o tempo de usinagem sem comprometer a integridade estrutural.
A cadeia de abastecimento aeroespacial é notoriamente volátil. Proteger peças forjadas de titânio e Inconel de nível aeroespacial geralmente envolve prazos de entrega enormes. É comum esperar de 40 a 50 semanas pela moagem de matéria-prima. Esta volatilidade ameaça os cronogramas de produção. As equipes de compras devem implementar estratégias de mitigação. Pedidos programados garantem antecipadamente o tempo da máquina e a alocação de materiais. Armazenamento estratégico de materiais e proteção de estoque em consignação contra interrupções repentinas na cadeia de suprimentos. A previsão precisa permite que os parceiros de usinagem solicitem matérias-primas muito antes do início da produção real.
Os materiais falsificados representam um grave risco para a segurança da aviação. Desvios de processo não documentados podem levar a falhas catastróficas de peças durante o processo. A rastreabilidade rigorosa mitiga esses riscos. Cada componente deve remontar ao seu número de calor original da matéria-prima. Os Relatórios de Teste de Materiais (MTRs) verificam a composição química exata e as propriedades mecânicas do metal. Os Certificados de Conformidade (CoC) garantem que a peça foi fabricada de acordo com o desenho aprovado e o nível de revisão. A marcação permanente das peças, como dot peen ou gravação a laser, garante que essa rastreabilidade permaneça intacta durante todo o ciclo de vida do componente.
A fabricação subtrativa continua sendo a tecnologia fundamental para o setor aeroespacial. Ele é o único capaz de atender às rigorosas demandas da indústria por precisão, resistência do material e repetibilidade. Seja na produção de fuselagens para aviação comercial ou de propulsores para exploração do espaço profundo, a usinagem oferece a confiabilidade necessária. Ao avaliar um parceiro para usinagem CNC aeroespacial , vá além das listas de equipamentos básicos. Priorize certificações AS9100 e ITAR verificáveis. Exija experiência comprovada com ligas exóticas, recursos avançados de 5 eixos e metrologia interna robusta.
Para avançar com seu projeto de fabricação aeroespacial, execute as seguintes etapas práticas:
Conduza uma auditoria abrangente das instalações dos fornecedores selecionados para verificar seus sistemas de gerenciamento de qualidade, registros de manutenção de máquinas e protocolos de segurança cibernética.
Solicite amostra da documentação AS9102 First Article Inspection (FAI) para avaliar seus equipamentos de metrologia e a precisão dos relatórios.
Envie modelos CAD iniciais sob um NDA para uma revisão de Design for Manufacturability (DFM) para identificar ajustes de geometria que economizam custos antes de definir o design.
Estabeleça pedidos gerais de matérias-primas no início do ciclo de desenvolvimento para mitigar os longos prazos de entrega de ligas exóticas.
R: Os componentes aeroespaciais normalmente exigem tolerâncias que variam de ±0,001 polegadas a ±0,0001 polegadas. O requisito exato depende muito da aplicação. Os componentes do motor, os mancais dos rolamentos e as vedações hidráulicas exigem as tolerâncias mais rigorosas, enquanto os suportes internos da cabine podem permitir especificações um pouco mais flexíveis.
R: A usinagem de 5 eixos permite que a ferramenta de corte se aproxime da peça de trabalho de qualquer ângulo. Isso permite a criação de formas orgânicas complexas, como pás de turbina, em uma única configuração. A redução de configurações aumenta a precisão dimensional, elimina erros de reposicionamento manual e reduz drasticamente o tempo geral de produção.
R: As ligas de alumínio, especificamente 7075 e 6061, são mais comuns para estruturas estruturais devido às suas propriedades leves e excelente usinabilidade. Titânio e Inconel são as escolhas padrão para ambientes de alto estresse e alta temperatura, como trens de pouso e motores a jato.
R: AS9100 é um sistema de gerenciamento de qualidade padronizado específico para o setor aeroespacial. Ele garante que a instalação de usinagem mantenha rigorosos processos de rastreabilidade, gerenciamento de riscos e controle de qualidade. Esta certificação é exigida pelos órgãos reguladores da aviação para garantir a segurança das peças, a confiabilidade e a responsabilidade do fornecedor.
R: O Inconel endurece rapidamente, o que destrói as ferramentas de corte padrão. Os maquinistas combatem isso usando configurações de máquina altamente rígidas, pastilhas especializadas de cerâmica ou metal duro reforçadas com whisker e percursos de ferramenta otimizados que mantêm cargas de cavacos constantes para evitar atrito e endurecimento do material.
R: O AS9102 FAI é um processo de verificação abrangente. Ele documenta que a primeira peça de produção atende a todas as especificações de engenharia, dimensões, acabamento superficial e requisitos de material no desenho antes que a produção em grande escala possa começar.
