Bastos do design da matriz de estampagem: um guia prático de 2025 para engenheiros

Você já se perguntou como as peças de metal são moldadas com tanta precisão e rapidez? O design de estampagem é o segredo por trás da velocidade e precisão modernas da fabricação.

Este guia é para engenheiros, fabricantes de ferramentas e planejadores de produção que buscam melhores resultados. Você aprenderá tipos de matriz, etapas de design, materiais e técnicas de ferramentas inteligentes.

O que é um dado de estampagem?

Definição e papel na formação de chapa metal

Um dado de estampagem é uma ferramenta personalizada usada para moldar ou cortar folhas de metal. É colocado dentro de uma máquina de imprensa e aplica força para formar peças. Dependendo de como foi projetado, pode cortar, dobrar, desenhar ou perfurar metal em muitas formas. Essas matrizes são essenciais para criar peças consistentes e de alta qualidade, como suportes, clipes, capas e conectores. Eles são frequentemente usados em indústrias como automotivo, eletrônica, aparelhos e aeroespacial. A prensa e o dado devem corresponder perfeitamente para que cada parte seja feita para especificações exatas. Sem um dado adequado, mesmo peças de metal simples levariam muito para fazer ou não seriam uniformes.

A importância de matrizes na produção automatizada

As matrizes desempenham um papel enorme na fabricação automatizada. Eles ajudam a reduzir a mão -de -obra, acelerar a produção e reduzir os custos. Como as matrizes são usadas em máquinas que operam em alta velocidade, elas devem ser precisas e duráveis. Um dado bem projetado suporta sistemas de alimentação automáticos, para que as peças possam ser feitas continuamente sem parar. Em linhas de alto volume, as matrizes progressivas permitem várias operações em um golpe. É por isso que a maioria das fábricas modernas se baseia nelas para cumprir prazos apertados e objetivos de qualidade. Se o dado falhar, a produção para. Portanto, mantê -lo na melhor forma é tão importante quanto projetá -lo certo.

Glossário de termos comuns de estampagem

Aqui está uma pequena lista de palavras que você frequentemente verá no design do Die:

Estes termos são a base para entender como as matrizes funcionam na produção.

Estimando o básico do projeto de matriz para engenheiros

Componentes -chave de um conjunto de matrizes

Um conjunto de estampagem é feito de várias partes importantes que funcionam juntas para moldar o metal. Os sapatos são as placas de base. Eles mantêm tudo no lugar e dão toda a força de configuração. Depois, há placas de matriz, que incluem recursos de corte e formação. Eles fazem contato com o metal durante cada ciclo de imprensa. Pinos e buchas guia são adicionados para manter as partes superior e inferior alinhadas à medida que o dado se abre e fecha. Se eles não estiverem alinhados, a ferramenta poderá quebrar ou produzir peças ruins. Os strippers ajudam a remover o metal do soco após o corte ou a formação. Sem eles, o material pode grudar ou ser danificado. Cada parte deve ser projetada com cuidado para que se encaixe na estrutura geral da matriz e na configuração da imprensa.

Seleção de material para placas e sapatos

Escolher o material certo é um grande negócio no design do dado. A maioria dos engenheiros combina com aço porque é forte, durável e acessível. Mas nem todo aço é o mesmo. Alguns usam tipos de baixo carbono porque são fáceis de usinar. Outros escolhem notas mais duras para melhor resistência ao desgaste. Para matrizes mais leves que precisam de velocidade, são usadas ligas de alumínio. Eles reduziram o peso, mas ainda mantêm a forma sob pressão. As inserções de carboneto são adicionadas em zonas de desgaste, onde os socos atingem com mais frequência. É importante equilibrar a força, a usinabilidade e o custo. O material que você escolhe afeta quanto tempo dura o dado e a frequência com que precisa de manutenção.

Fatores de espessura e tamanho do conjunto de matrizes

A espessura e o tamanho afetam o quão estável a matriz estará sob estresse. Quando a imprensa se aplica à força, o dado deve se manter firme. Se o material estampado for espesso ou forte, as placas e os sapatos também devem ser mais espessos. A capacidade da imprensa também é importante. Uma imprensa maior com mais tonelagem coloca mais carga no dado. É por isso que os engenheiros verificam o alcance de altura e AVC de fechamento antes da construção. Se você estiver projetando um dado progressivo com muitas estações, precisará de suporte extra. O layout precisa deixar espaço suficiente para cada operação enquanto se encaixa no leito da prensa. Faça o equilíbrio certo e você reduz o desalinhamento, as rachaduras e o tempo de inatividade.

Tipos de matrizes e suas aplicações

Matrizes simples para operações básicas

Dies simples, também chamados de matrizes únicas, executam apenas uma ação por acidente vascular cerebral. Essa ação pode estar cortando, dobrando ou formando. Eles são fáceis de construir e baratos de manter, o que os torna ótimos para corridas curtas ou protótipos. Se você precisar apenas perfurar um orifício ou aparar uma peça, essa geralmente é a melhor opção. Vemos esses usados em oficinas de reparo, laboratórios de P&D e linhas de produção de baixo volume.

Morre progressivo para produção de alta velocidade

As matrizes progressivas são construídas para velocidade e precisão. Eles executam várias etapas em uma longa faixa de metal à medida que se alimenta. Cada estação no dado adiciona uma operação diferente, como dobrar ou perfurar. No final, uma peça acabada cai. Essas matrizes funcionam melhor quando você precisa fazer milhares de peças idênticas rapidamente. As indústrias eletrônicas e automotivas as usam diariamente. Mas eles levam mais tempo para projetar e custar mais adiantados. A recompensa vale a pena em corridas de alto volume.

Matores compostos para vários cortes planos

Matrizes compostas fazem vários cortes durante um único golpe de prensa. Ao contrário das matrizes progressivas, a folha não se move por diferentes estações. Ele permanece em um local enquanto a ferramenta perfura vários recursos de uma só vez. Essas matrizes são perfeitas para fazer peças planas, como arruelas ou anéis. Eles reduzem o manuseio, economizam tempo e mantêm as bordas cortadas limpas. Se a peça for simples, mas tem mais de um corte, esse dado economiza esforço.

Matrizes de combinação para cortar e formar

Matrizes combinadas cortam e formam o material em um movimento. Eles funcionam quando uma peça precisa de um buraco perfurado e uma curva feita ao mesmo tempo. Em vez de fazê -los em duas ferramentas, você o faz em um. Isso significa menos tempo de imprensa e menos configurações. Eles são muito usados no hardware de eletrodomésticos e eletrônicos. Mas você precisa de um bom alinhamento e design para evitar defeitos, uma vez que formar e cortar criam forças muito diferentes.

Brancando, penetração, flexão e formação de matrizes

Algumas matrizes são especializadas apenas em uma tarefa. Um dado de inchaço corta a forma plana de uma folha. Matrizes de piercing fazem buracos ou slots. Matrizes de flexão empurram o material em um ângulo definido. Formar matrizes moldam o metal em curvas ou peças 3D mais complexas. Essas são as ferramentas principais por trás de quase todas as partes do metal estampado. Cada um se concentra em apenas uma ação, mas geralmente é combinada ou sequenciada em configurações de vários mortes.

A linha morre para execuções flexíveis de baixo volume

Matrizes de linha são usadas quando o trabalho não precisa da velocidade de um dado progressivo. Você coloca a parte manualmente ou usa um alimentador e move -o através de uma estação de cada vez. Cada dado executa uma única função como flexão ou entalhe. Eles são perfeitos para pequenos lotes ou peças maiores que não se encaixam em ferramentas progressivas padrão. Eles são comuns em lojas e fabricação personalizada, onde todas as partes são um pouco diferentes.

Como projetar um dado de estampagem passo a passo

Estudo de viabilidade inicial e análise de processos

Antes de entrar em modelos CAD ou em seleção de aço de ferramentas, você precisa perguntar uma coisa primeiro. Esta parte pode realmente ser carimbada? Isso significa verificar a forma, o tamanho e o material. Se tiver cantos nítidos, curvas profundas ou tolerâncias apertadas, pode precisar se formar em estágios. Olhe para a espessura da parede, a direção do grão e qual acabamento da superfície é necessário. Se não puder ser feito com estampagem padrão, pode ser necessário repensar a abordagem ou usar processos secundários como a usinagem.

Selecionando o método de estampagem certo

Depois que a peça passa na verificação de viabilidade, a próxima etapa é escolher o melhor método de formação. Deveria ser apagado, dobrado, desenhado ou talvez perfurado? Às vezes é uma mistura. O desenho funciona para xícaras profundas ou caixas. A flexão é melhor para ângulos e colchetes. Pense em quanto o metal se estenderá. Se você empurrá -lo muito rápido, poderá rasgar. Planeje se você precisará de etapas intermediárias, como reestrição ou nivelamento. Dessa forma, a parte não falha no meio da produção.

Escolhendo o tipo de matriz ideal

Agora é hora de combinar a parte com o estilo de matriz certo. Se a peça for simples e feita em baixo volume, um dado único poderá fazer o truque. Se for complexo e alto volume, um dado progressivo economiza tempo. Para cortes de tolerância apertados, você pode precisar de um composto ou matriz combinada. Não se trata apenas de geometria. Considere o orçamento, o tempo de entrega e a disponibilidade da imprensa também. Toda escolha afeta a velocidade de produção e a qualidade da peça final.

Projeto de geometria estrutural e de ferramentas

É aqui que o trabalho técnico realmente começa. Você projetará o quadro principal, os componentes de trabalho e os sistemas de guia. Punchos, matrizes, nascentes, levantadores - todos precisam de espaço e suporte. Certifique -se de que cada soco tenha folga e backup. Escolha os tipos de aço de ferramentas com base na carga que cada peça alça. O carboneto é frequentemente usado para áreas de desgaste. O objetivo é evitar desalinhamento ou deflexão. Até uma pequena incompatibilidade pode arruinar milhares de peças.

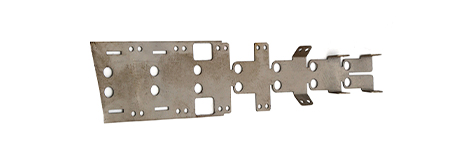

Planejamento de layout da tira para eficiência material

Um bom layout de tira pode reduzir muito os custos do material. Mapeie como cada parte será espaçada na bobina. Mantenha as peças próximas, mas deixe espaço para correias, orifícios para piloto e alívio da rebarbas. Você não quer peças tocando a imprensa. Teste layouts diferentes para ver o que fornece o maior rendimento de cada folha. Inclua os recursos de corte e tira de sucata, se necessário. Use o software de nidificação, se disponível - faz uma grande diferença.

Die Face Design e formação de simulações

Quando o layout estiver pronto, molde a face da matriz. Essa superfície controla como o metal flui durante a prensagem. As simulações ajudam você a prever rugas, springback ou rachaduras. Use diagramas de limite de formação e parcelas de afinamento para corrigir zonas de problemas antes da construção. Se a peça tiver formas complexas, pode ser necessário projetar pré-forma que remodelem o material passo a passo. Certifique -se de ajustar as contas de desenho ou o tamanho do raio se os resultados parecerem irregulares ou sobrecarregados.

Design final CAD, redação e padronização

Agora é hora de documentar tudo. Crie um modelo 3D completo e extraia desenhos de trabalho. Adicione alturas fechadas, limites de derrame e chamadas de materiais. Verifique se o seu design se encaixa na prensa que você planeja usar. Siga os padrões nacionais ou da empresa para dimensionamento e tolerâncias. Rotule números de peças, revisões e materiais claramente. Uma vez aprovado, os arquivos vão para a usinagem e a criação real de matriz começa.

Simulação, teste e prototipagem

Por que a FEA e a previsão em branco são importantes

Antes de cortar aço ou a ferramenta de pedidos de aço, os engenheiros geralmente executam simulações digitais. FEA, ou análise de elementos finitos, ajuda a prever como o metal se comportará sob força. Ele mostra onde as rugas, o afinamento ou as divisões podem acontecer. Podemos testar diferentes posicionamentos de contas de desenho ou alterar tamanhos de raio sem desperdiçar material. Outro grande benefício é a previsão em branco. Ele mostra a forma do metal cru antes de se formar. Dessa forma, podemos evitar o corte extra ou um material desperdiçado mais tarde. Mesmo uma pequena mudança na forma em branco pode economizar tempo e reduzir o pedaço de produção.

Análise de grade circular e verificações de afinação

A análise da grade circular é uma maneira prática de verificar como o metal se estende. Você aplica um padrão de círculos em uma folha de metal, executa -o pelo processo de formação e mede como os círculos se deformam. Se eles se estendem a ovais longos, significa que a área está sob tensão e pode estar diminuindo demais. É especialmente útil para formas profundas ou complexas. As verificações de afinamento ajudam a confirmar se o material permanece dentro dos limites seguros. Se for muito fino, a peça pode quebrar ou falhar em uso. Combinado com a simulação, esta etapa ajuda os engenheiros a capturar problemas antes do início da produção em massa.

Construindo e avaliando protótipos

Os protótipos levam o mundo virtual ao real. Mesmo que um design pareça perfeito no CAD, ainda precisamos testá -lo fisicamente. Uma ferramenta de protótipo-às vezes apenas um dado de estágio único-é feito de materiais mais suaves ou mais baratos. É usado para carimbar um pequeno número de peças de teste. Verificamos o ajuste, acabamento e integridade estrutural. Se a peça não corresponder à impressão ou tiver defeitos visíveis, podemos voltar e ajustar as ferramentas. Esta etapa também nos permite testar o quão bem a peça se encaixa nos componentes de acasalamento. Em indústrias como automotivo ou aeroespacial, um bom estágio de protótipo pode impedir meses de retrabalho posteriormente.

Técnicas avançadas de design de matrizes em 2025

Usando gêmeos digitais para design preditivo

A tecnologia Twin Twin permite criar uma cópia virtual ao vivo da configuração do DIE. Ele reflete a ferramenta do mundo real, rastreia o desempenho e prevê o desgaste antes que a falha aconteça. Os engenheiros podem testar mudanças em tempo real sem interromper a produção. Se um punção desalinhamentos ou um componente mostrarem estresse precoce, nós o pegamos mais cedo. Economiza tempo, evita quebras e suporta decisões de manutenção mais inteligentes. Isso é especialmente útil em operações de alto volume, onde o tempo de inatividade fica caro rapidamente.

Otimização de topologia para ferramentas leves

Alguns componentes dos matrizes são mais pesados do que precisam. É aí que entra a otimização da topologia. Ele usa software avançado para remover o material das áreas de baixo estresse, mantendo a força nas principais zonas. O resultado é uma ferramenta mais leve, mas ainda rígida. É ideal para matrizes grandes que precisam pedalar rapidamente ou se encaixarem em janelas de imprensa apertadas. As ferramentas mais leves reduzem o uso de energia e tornam o manuseio mais seguro durante a configuração ou manutenção. Frequentemente, vemos isso emparelhado com impressão 3D para criar formas complexas que a usinagem normal não pode lidar.

Impressão 3D para protótipo e ferramentas complexas

A impressão 3D, também chamada de fabricação aditiva, nos dá liberdade total de design. Podemos criar inserções, formar blocos ou canais de resfriamento por camada por camada. Para ferramentas de protótipo, esse método economiza tempo e nos permite experimentar novas idéias rapidamente. Recursos complexos que levariam dias para a máquina agora podem ser impressos em horas. Também não é apenas para plástico. Novas máquinas trabalham com aços de ferramentas e metais híbridos, tornando-os adequados para estampagem de baixa execução ou matrizes macias em ambientes de P&D.

Corte a laser e EDM para usinagem de precisão

O corte a laser fornece tolerâncias apertadas e bordas suaves, mesmo em aço endurecido. É perfeito para aparar perfis, cortando calços e camadas espaçadores. Quando precisamos de detalhes ultrafinos ou cantos nítidos, o EDM (usinagem de descarga elétrica) faz o trabalho. Ele usa faíscas elétricas para cortar metal sem contato. Isso significa que não há deflexão da ferramenta ou rebarbas. O EDM é frequentemente usado para detalhes de perfuração, slots estreitos ou recursos pequenos demais para a moagem. Ambos os métodos melhoram a precisão e a repetibilidade sem desacelerar a produção de ferramentas.

Manter e prolongando a vida de morrer

Importância da manutenção preventiva

As matrizes de estampagem levam muito estresse ao longo do tempo. Se esperarmos até que uma ferramenta quebre, arriscarmos peças danificadas e tempo de inatividade dispendioso. É por isso que a manutenção preventiva é importante. Isso nos ajuda a pegar o desgaste cedo e a manter o dado funcionando sem problemas. Um plano de manutenção regular inclui limpeza, lubrificação e verificação de rachaduras ou componentes soltos. Essas etapas são simples, mas ignorá -las leva a problemas maiores rapidamente.

Rotinas de afiação, limpeza e inspeção

Punchos e inserções de matriz ficam sem graça de hits repetidos. As ferramentas monótonas criam rebarbas, orifícios desalinhados ou até pressionam sobrecarga. Afiar os restaura a qualidade da borda e mantém as peças dentro da tolerância. A limpeza é igualmente importante. Poeira de metal, óleo e detritos podem bloquear o movimento ou arranhar superfícies. Defina um cronograma para limpar os componentes, limpar os caminhos de lubrificação e remover o acúmulo de sucata. Durante as inspeções, verificamos os parafusos, as molas e os pinos de guia quanto à frouxidão ou danos. É melhor substituir um pino desgastado hoje do que parar uma linha amanhã.

Práticas adequadas de abaixamento e re-alinhamento

Mesmo uma pequena lacuna na configuração do dado pode tirar tudo. É aí que entra o calço. As finas finas de metal são adicionadas sob componentes para trazer tudo de volta ao alinhamento. Também verificamos o espaçamento entre socos e matrizes usando medidores de sensação ou indicadores de discagem. Se o dado estiver fora de paralelo, a imprensa poderá sobrecarregar um lado, causando desgaste ou rachaduras irregulares. Alinhando o dado após a afiação ou a substituição da peça ajuda a manter cada derrame consistente.

Selecionando aços e revestimentos de ferramentas de longa duração

Alguns materiais duram mais que outros. Aços ou carbonetos de alta velocidade resistem ao desgaste melhor que as ligas básicas. Em empregos de alto volume, essa diferença economiza dinheiro ao longo do tempo. Revestimentos de superfície como estanho ou DLC reduzem o atrito e impedem que o metal grude. Eles também ajudam a manter as bordas mais nítidas. A escolha do acabamento de aço e superfície direita depende do material da peça, da velocidade da imprensa e do tipo de operação. Uma boa mistura estende a vida útil da ferramenta e reduz a frequência de afiação.

Rastreando desgaste e implementação do gerenciamento do ciclo de vida

A vida da ferramenta de rastreamento nos ajuda a evitar surpresas. Podemos marcar cada inserção com uma contagem de uso ou traços de prensa de log em uma folha de rastreamento. Algumas lojas usam sensores ou software para alertar os operadores quando um componente se aproxima do seu limite. Indicadores de desgaste visual são outra opção. Eles mostram quanto material foi aterrado de um soco ou morrer. O planejamento de substituições antes da falha significa menos peças rejeitadas e melhor tempo de atividade. O rastreamento do ciclo de vida também ajuda no orçamento e no redesenho de ferramentas posteriormente.

Peças estampadas e design de superfície eletroplatados

O que é eletroplacionamento e por que usá -lo?

A eletroplicação adiciona uma fina camada de metal à superfície de uma peça estampada. Colocamos a peça em uma solução, aplicamos a corrente elétrica e os íons metálicos se ligam à sua superfície. Parece simples, mas os resultados podem ser poderosos. Melhora o desempenho da peça sem alterar o design original. A eletroplatação é frequentemente usada em conectores, terminais e colchetes - basicamente qualquer coisa que precise de proteção extra ou função melhor.

Benefícios: resistência à corrosão, condutividade, soldabilidade

A razão mais comum que usamos a eletroplatação é combater a corrosão. Uma parte de aço ou cobre enferrujará rapidamente se deixada nu. Adicione uma camada de níquel ou zinco e pode durar em ambientes severos. Para peças eletrônicas, a condutividade é fundamental. Os revestimentos de ouro e prata ajudam a transportar a corrente sem quase nenhuma perda. É por isso que os usamos em PCBs, sensores e peças de alta frequência. Alguns acabamentos também ajudam na solda. O revestimento de lata, por exemplo, fornece uma superfície limpa que se liga rapidamente à solda. É popular em peças eletrônicas e de eletrodomésticos que precisam de junções rápidas e fortes.

Acabamentos comuns: níquel, ouro, lata, zinco, cromo

Cada metal de revestimento tem seus próprios pontos fortes. O níquel é resistente e suave, perfeito para resistência geral ao desgaste. O ouro tem alta condutividade e não mancha. O estanho ajuda na solda e não é tóxico. As lutas de zinco enferrujam e são usadas em hardware ou peças automotivas. O Chrome dá um acabamento brilhante e também adiciona resistência ao desgaste. Não escolhemos apenas um para olhares. O acabamento certo depende do que a peça enfrentará - cinema, umidade, tensão ou todos os três.

Controle seletivo de revestimento e espessura da camada

Às vezes, não queremos a parte inteira revestida. O revestimento seletivo nos permite cobrir apenas as superfícies que precisam de proteção ou condutividade. Economiza o custo e melhora a função. Podemos usar sistemas de mascaramento ou bobina para controlar onde as terras de revestimento. A espessura também importa. Muito fino e acaba muito rápido. Muito grosso e afeta o ajuste ou a flexibilidade. A maioria das configurações modernas usa o monitoramento em tempo real para controlar a espessura da camada até mícrons. Isso significa que todo lote atende às especificações exatas sem adivinhação.

Do design à produção: Processo de estampagem de metal de precisão

Projeto e engenharia com CAD e simulação

Toda parte carimbada começa como um modelo digital. Os engenheiros usam ferramentas CAD para definir a forma, as dimensões e as tolerâncias. Mas antes de construir qualquer coisa, testamos o design através da simulação. A formação de simulações mostra como o material se comportará sob pressão. Podemos ajustar o raio, a velocidade de perfuração ou a forma em branco antes de cortar qualquer aço. Esta etapa ajuda a evitar rachaduras, desbaste ou rugas. É muito mais rápido e mais barato corrigir problemas aqui do que após a criação da ferramenta.

Ferramentas e mortos para respirar uma alta precisão

Depois que o design é bloqueado, passamos para as ferramentas. Os maquinistas criam as matrizes usando usinas CNC, trituradores e máquinas EDM. Eles cortam socos, formam blocos, guia pinos e levantadores de aço de alta qualidade. A precisão é a chave - se apenas um buraco estiver desligado, toda a parte pode falhar na inspeção. Para manter a tolerância apertada, as peças geralmente são usinadas em estágios e inspecionadas entre as configurações. Muitas lojas usam sistemas de matrizes modulares para acelerar a manutenção ou a mudança de parte. A fase de ferramentas define a base para tudo o que se segue.

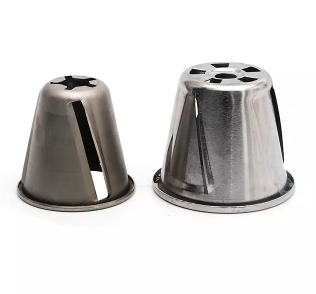

Operações de estampagem: derrotar, piercing, desenho

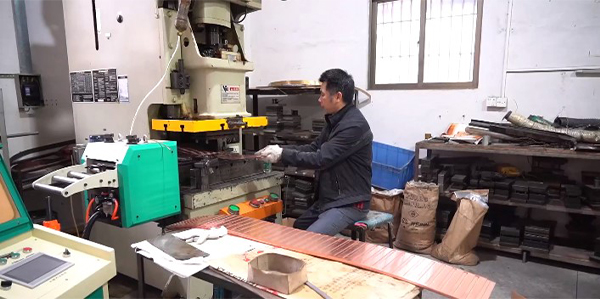

Na loja de imprensa, a ação real acontece. A ruptura corta as formas planas de chapas metálicas. O piercing adiciona buracos ou slots. O desenho puxa o metal em formas profundas, como xícaras ou caixas. Cada operação deve ser ajustada ao material da peça e à força da imprensa. Podemos executar tiras alimentadas por bobina através de matrizes progressivas ou carregar espaços em branco manualmente em ferramentas de estação única. Se o dado não estiver pronto, mesmo uma imprensa forte não pode consertar a peça. É por isso que folhas de configuração, sensores e execuções de teste são usados antes de cada lote de produção.

Garantia de qualidade e controle de processo estatístico

Nenhum processo de estampagem é executado sem cheques. As equipes de qualidade inspecionam matérias -primas, primeiros artigos e amostras aleatórias durante cada turno. Medimos recursos críticos como posição do orifício, espessura da parede e acabamento da superfície. O Controle de Processo Estatístico (SPC) ajuda a identificar as tendências antes que as peças saiam de especificações. Registramos dados de cada lote e rastreamos as configurações, desgaste da ferramenta e tempo de inatividade. Se algo se desviar, é sinalizado cedo. Isso mantém sucata e gera confiança em todas as partes estampadas que deixam a loja.

Projeto para fabricação em matrizes de chapa metal

Escolhendo o material certo para cada parte

Antes de projetarmos a ferramenta, escolhemos o metal certo. Não se trata apenas de custo. Cada material se inclina, se estende e reage à pressão à sua maneira. Se uma peça precisar de força, podemos escolher aço de alta resistência. Se o peso importa mais, alumínio ou latão pode ser uma escolha melhor. Também verificamos se o material resiste à corrosão ou lida bem. Alguns metais racham sob dobras apertadas ou não funcionam bem com certos revestimentos. Escolher o errado pode levar a bordas divididas, acabamento ruim ou testes de ajuste com falha.

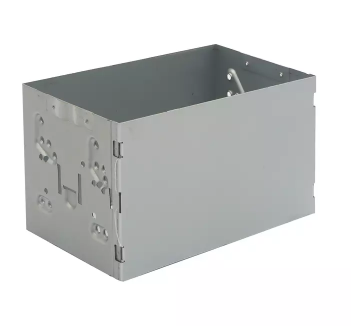

Diretrizes para o raio de dobra e comprimento do flange

As curvas são onde as coisas geralmente dão errado na carimbo. Se o raio estiver muito nítido, o metal poderá rachar. Uma boa regra é manter o raio interno da dobra pelo menos igual à espessura do material. Materiais mais suaves como o alumínio podem lidar com dobras mais apertadas, enquanto aços mais difíceis precisam de mais espaço. O comprimento do flange também é importante. Muito curto, e o flange pode enrugar ou distorcer. Utilizamos gráficos padrão para escolher Radii Bend e Comprimentos de Flange. Planejar isso precoce reduz as modificações de retrabalho e ferramentas posteriormente.

Posicionamento de orifícios, tamanhos e espaçamento de borda

Os orifícios muito próximos de uma linha de borda ou dobra podem distorcer. Eles podem se esticar, rasgar ou perder forma durante a formação. Mantemos uma distância segura das dobras, geralmente pelo menos duas vezes a espessura do metal. Pequenos buracos também podem ser um problema. Se o orifício for menor que a espessura do material, ele pode não dar um soco de maneira limpa. Burrs ou dano de ferramenta podem seguir. Para obter melhores resultados, seguimos os índices de orifício a ponta padrão e usamos pilotos quando necessário para garantir o alinhamento.

Estabelecendo tolerâncias funcionais que reduzem os custos

Nem todos os recursos precisam de tolerâncias ultramas. Manter uma tolerância a ± 0,05 mm em orifícios não críticos aumenta os custos. Ele diminui o estampamento e aumenta o tempo de inspeção. Em vez disso, conversamos com os clientes e decidimos quais áreas precisam de precisão. Os recursos que alinham as partes ou a função afetam devem ser apertados. Outros, como slots cosméticos ou orifícios de drenagem, podem ser mais frouxos. Ao relaxar as tolerâncias sempre que possível, estendemos a vida útil da ferramenta e reduzimos as mudanças de configuração. Isso mantém a produção mais rápida e consistente.

Conclusão

O design da matriz de estampagem envolve precisão, planejamento cuidadoso e uso eficiente de materiais. Em 2025, os engenheiros de sucesso devem combinar ferramentas digitais com técnicas práticas. A simulação precoce, a seleção de materiais atenciosos e o design durável tornaram -se práticas padrão. A colaboração com parceiros qualificados geralmente leva a resíduos reduzidos e melhoria da eficiência da produção. O conhecimento atualizado continua a desempenhar um papel fundamental na obtenção de resultados de estampagem consistentes e precisos. Se você precisar de mais assistência, verifique as soluções da nossa empresa de estampagem de metal .

Perguntas frequentes

Qual é o objetivo de um morrer de estampagem na fabricação?

Uma matriz de estampagem ou corta a chapa em peças específicas usando prensas de alta pressão.

Como as simulações ajudam a carimbar o design da matriz?

Simulações como a FEA ajudam a prever o estresse, o afinamento e as rugas antes do início das ferramentas.

Quais são os tipos comuns de matrizes de carimbo?

Os tipos comuns incluem matrizes simples, progressivas, compostas e combinadas, cada uma usada para tarefas específicas.

Por que a manutenção preventiva é importante para o estampagem matrizes?

Impede os danos causados pela ferramenta, garante qualidade consistente e prolonga a vida de ferramentas caras.

Quais materiais são usados para eletroplicar peças estampadas?

Níquel, ouro, estanho, zinco e cromo são comumente usados para melhorar a durabilidade e a condutividade.
